Drop Frame 29.97 fps & Non Drop Frame 30 fps

丟棄影格時間 & 無丟棄影格時間
寫於

2000年放在中華電信 Hinet 網站，

2007年 沒有繼續租用 Hinet 信箱，網站被停用，

2023年 重新整理Po上痞客幫。

<看完整檔案>

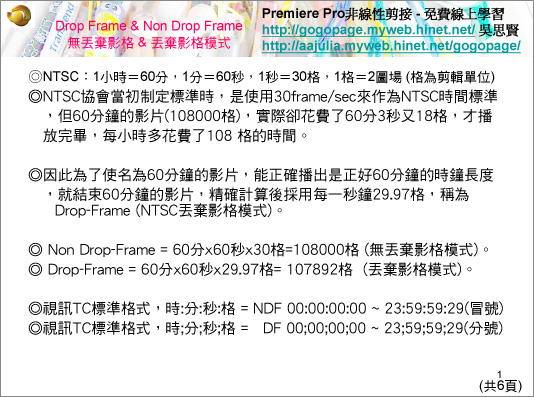

◎ Drop-Frame 是 NTSC 電視系統，獨自專有的格式，其它電視系統，例如：PAL、SECAM 並無 Drop-Frame 格式。

◎NTSC：1小時＝60分，1分＝60秒，1秒＝30格，1格＝2圖場 (格為剪輯單位)。

◎NTSC 協會 當初制定標準時，是使用 30 frame/sec來作為 NTSC 時間標準，但 60 分鐘的影片(108000格)，正式播出時，實際卻用了 60分3秒又18格，才播放完畢，每小時多了108 格的時間。

◎因此為了使名為 60 分鐘的影片，能正確播出是正好 60 分鐘的時鐘長度，就結束 60 分鐘的影片，精確計算後採用每一秒鐘 29.97 格，稱為 Drop-Frame (NTSC 丟棄影格時間模式)。

◎ Non Drop-Frame = 60分x60秒x30格=108000格 (無丟棄影格時間模式)。

◎ Drop-Frame = 60分x60秒x29.97格= 107892格  (丟棄影格時間模式)。

◎ 視訊TC標準格式，時:分:秒:格 = NDF 00:00:00:00 ~ 23:59:59:29(冒號)。

◎ 視訊TC標準格式，時;分;秒;格 =   DF 00;00;00;00 ~ 23;59;59;29(分號)。

◎ 那又是如何丟棄影格時間，來達成在每小時規律的省略掉 108 frame，時間又可以正確有規律的顯示呢 ?

◎ 其實並不是真的丟棄影格，而是丟棄影格時間、少算時間，每小時必須少算 108 frame。

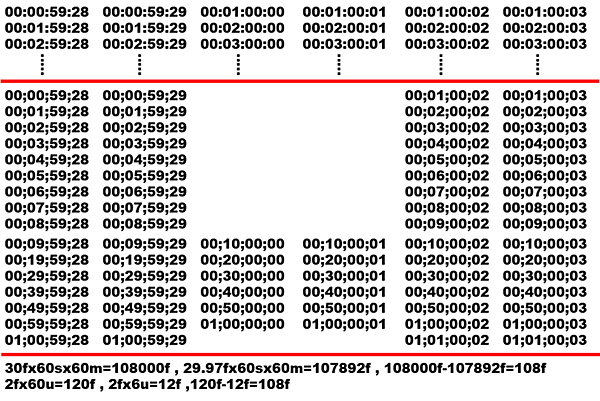

◎ 它省略規則的方式是，當每分鐘整數時少算(跳過)最前面的兩個 frame，例如: 20;12;59;29 --> 20;13;00;02。由於每小時有60分鐘，如果每分鐘少算兩個 frame → 60分鐘 x 2 f = 120 frame，又少算太多；因此規定，每當遇到 10分、20分、30分、40分、50分、60分 的時候不少算兩個

 frame，這樣就可以加回 6 單位 x 2 f =12 frame ，120-12=108 frame，例如: 12;09;59;29 --> 12;10;00;00 --> 12;10;00;01 --> 12;10;00;02 ，這樣就與我們的目標，每小時少算108 frame 的目標一致。

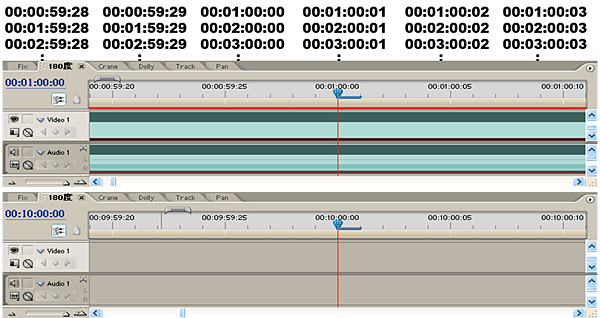

◎ Non Dorp Frame = 30 fps
◎ 視訊TC標準格式，時:分:秒:格 = 00:00:00:00 ~ 23:59:59:29 (冒號)
◎ Non Dorp Frame 每一分鐘整數的【第 0 和 1 影格】 都【可以】在時間軸看得到。

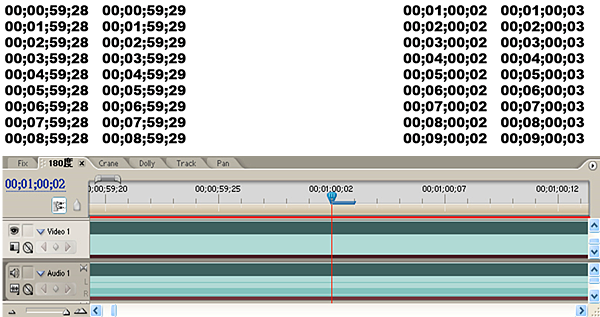

◎ Dorp Frame = 29.97 fps
◎ 視訊TC標準格式，時;分;秒;格 = 00;00;00;00 ~ 23;59;59;29 (分號)
◎ Dorp Frame 每一分鐘整數的【第 0 和 1 影格】 都【不會出現】在時間軸上。

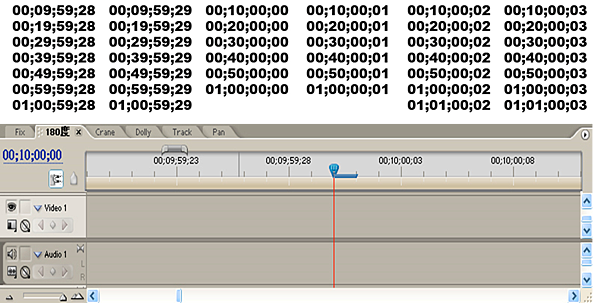

◎ Dorp Frame = 29.97 fps
◎ 視訊TC標準格式，時;分;秒;格 = 00;00;00;00 ~ 23;59;59;29 (分號)
◎ Dorp Frame 每一分鐘整數的【第 0 和 1 影格】 都【不會出現】在時間軸上。
◎ Dorp Frame 每十分鐘整數的【第 0 和 1 影格】  都【可以】在時間軸看得到。



=====================
=====================
