。Layout Editor_官方預設佈局

●【Layout Editor畫面佈局工具】Lumens LC200 智慧錄播一體機 的輔助軟體之一。
●【Layout Editor】總共有18畫面佈局，無法再增加佈局數量，但是可以改變【每一個畫面的佈局内容】。


◎ X=畫面框左上角 水平起點，
◎ Y=畫面框左上角 垂直起點，
◎ W=畫面框百分比 水平寬度，
◎ H=畫面框百分比 垂直高度。

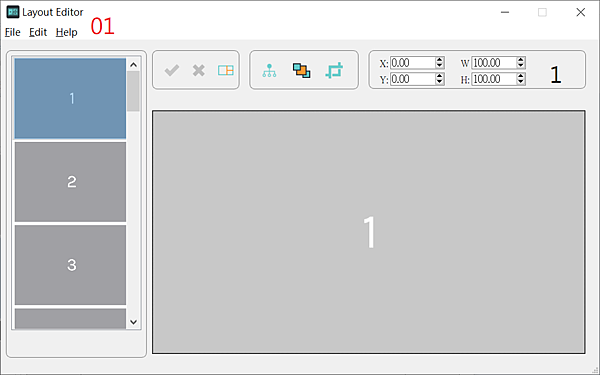

◎ 01 官方預設佈局
X=0，Y=0，W=100，H=100  (16:9 比例) (Letter Box 信箱模式)


◎ 02 官方預設佈局
X=0，Y=0，W=100，H=100  (16:9 比例) (Letter Box 信箱模式)

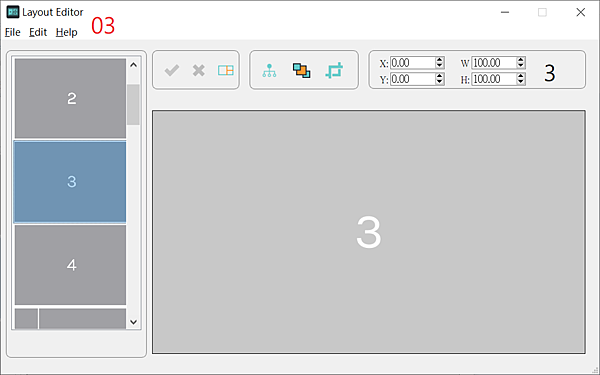

◎ 03 官方預設佈局
X=0，Y=0，W=100，H=100  (16:9 比例) (Letter Box 信箱模式)

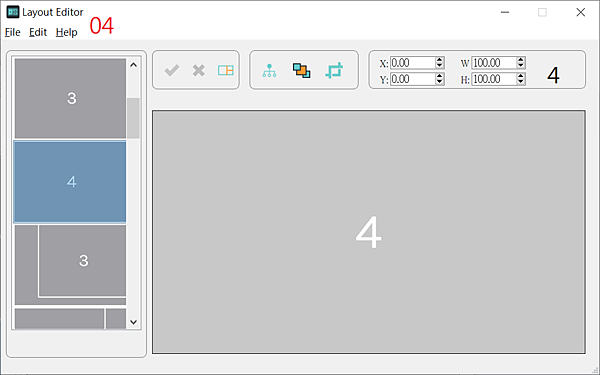

◎ 04 官方預設佈局
X=0，Y=0，W=100，H=100  (16:9 比例) (Letter Box 信箱模式)

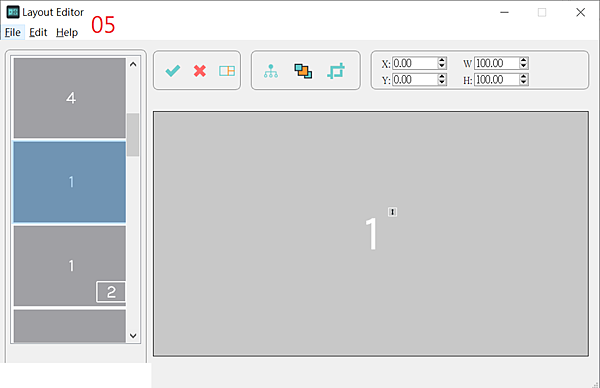

◎ 05 官方預設佈局
◎ Input 1，X=00.00，Y=0，W=100，H=100 (16:9 比例) (Fit to Height 自適應 高度滿版模式)


◎ 06 官方預設佈局
◎ Input 2，X=72.00，Y=70.00，W=25.00，H=25.00  (疊加層 右下小框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 1，X=00.00，Y=00.00，W=100，   H=100     (背景層 大框)        (16:9 比例) (Letter Box 信箱模式)

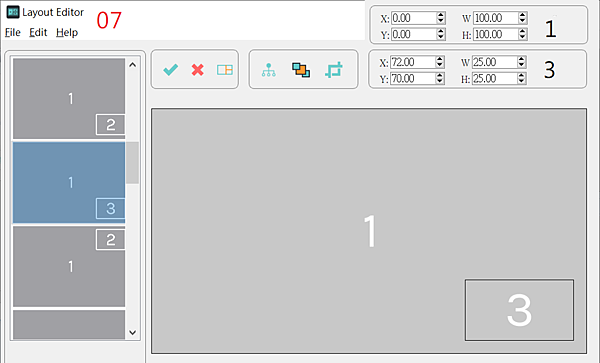

◎ 07 官方預設佈局
◎ Input 3，X=72.00，Y=70.00，W=75.00，H=100 (疊加層 右下小框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 1，X=00.00，Y=00.00，W=100，   H=100 (背景層 大框)        (16:9 比例) (Letter Box 信箱模式)

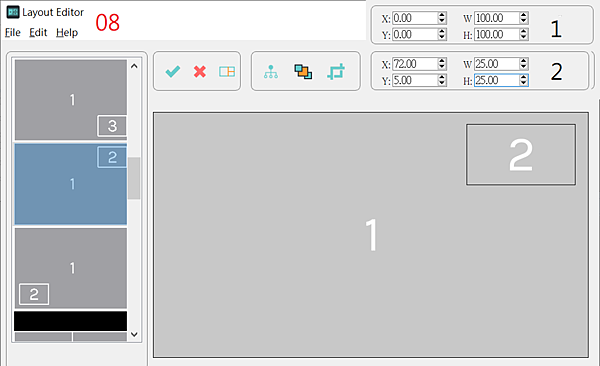

◎ 08 官方預設佈局
◎ Input 2，X=72.00，Y=05.00，W=25.00，H=25.00 (疊加層 右上小框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 1，X=00.00，Y=00.00，W=100，   H=100    (背景層 大框)        (16:9 比例) (Letter Box 信箱模式)

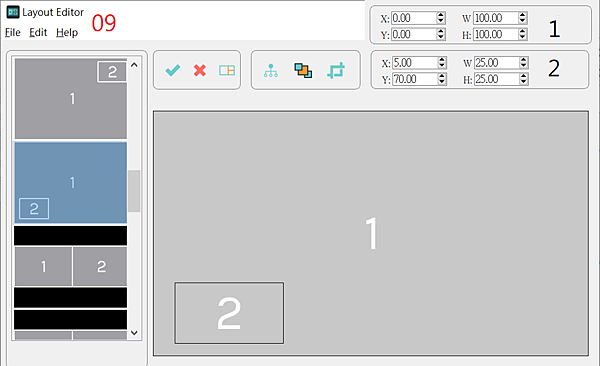

◎ 09 官方預設佈局
◎ Input 2，X=05.00，Y=70.00，W=25.00，H=25.00 (疊加層 左下小框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 1，X=00.00，Y=00.00，W=100，   H=100    (背景層 大框)        (16:9 比例) (Letter Box 信箱模式)


◎ 10 官方預設佈局
◎ Input 2，X=50.00，Y=25.00，W=50.00，H=50.00 (疊加層 16:9 比例) (Letter Box 信箱模式)
◎ Input 1，X=00.00，Y=25.00，W=50.00，H=50.00 (背景層 16:9 比例) (Letter Box 信箱模式)

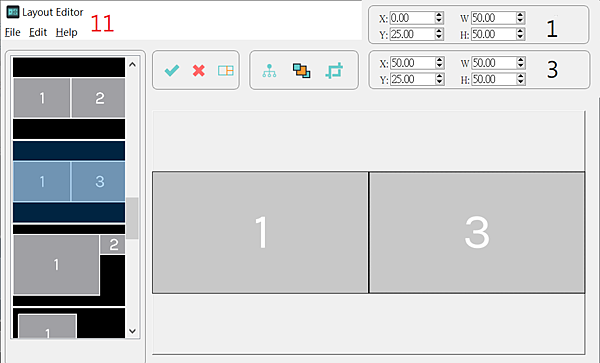

◎ 11 官方預設佈局
◎ Input 3，X=50.00，Y=25.00，W=50.00，H=50.00 (疊加層 16:9 比例) (Letter Box 信箱模式)
◎ Input 1，X=00.00，Y=25.00，W=50.00，H=50.00 (背景層 16:9 比例) (Letter Box 信箱模式)

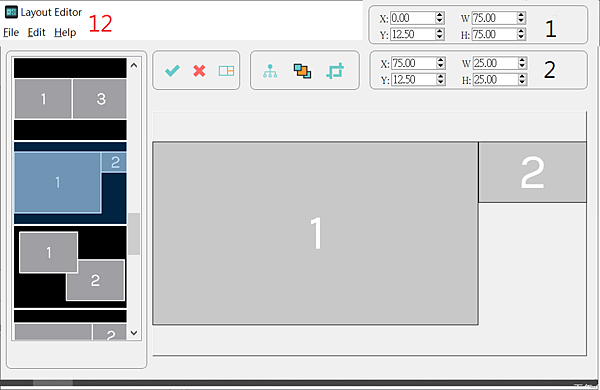

◎ 12 官方預設佈局
◎ Input 1，X=00.00，Y=12.50，W=75.00，H=75.00 (左大框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 2，X=75.00，Y=12.50，W=25.00，H=25.00 (右小框) (16:9 比例) (Letter Box 信箱模式)

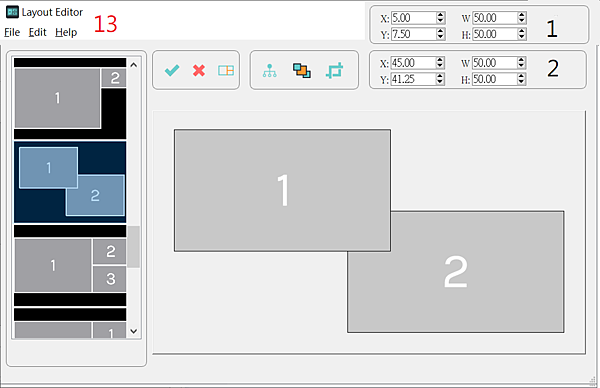

◎ 13 官方預設佈局
◎ Input 1，X=05.00，Y=07.50，W=50.00，H=50.00 (疊加層 16:9 比例) (Letter Box 信箱模式)
◎ Input 2，X=45.00，Y=41.25，W=50.00，H=50.00 (背景層 16:9 比例) (Letter Box 信箱模式)

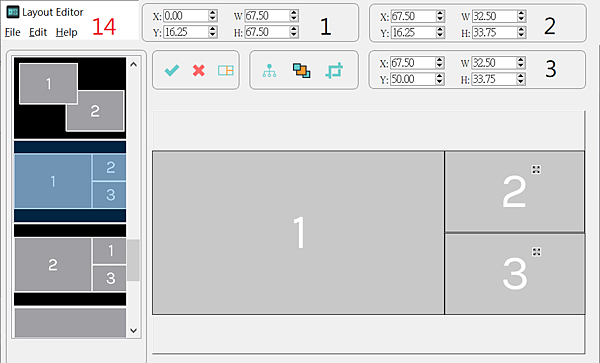

◎ 14 官方預設佈局
◎ Input 1，X=0.00，  Y=16.25，W=67.50，H=67.50 (左大框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 2，X=67.50，Y=16.25，W=32.50，H=33.75 (右上小框) (自由 比例) (Fill 全滿模式)
◎ Input 3，X=67.50，Y=50.00，W=32.50，H=33.75 (右下小框) (自由 比例) (Fill 全滿模式)


◎ 15 官方預設佈局
◎ Input 1，X=67.50，Y=16.25，W=32.50，H=33.75 (右上小框) (自由 比例) (Fill 全滿模式)
◎ Input 2，X=0.00，  Y=16.25，W=67.50，H=67.50 (左大框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 3，X=67.50，Y=50.00，W=32.50，H=33.75 (左下小框) (自由 比例) (Fill 全滿模式)

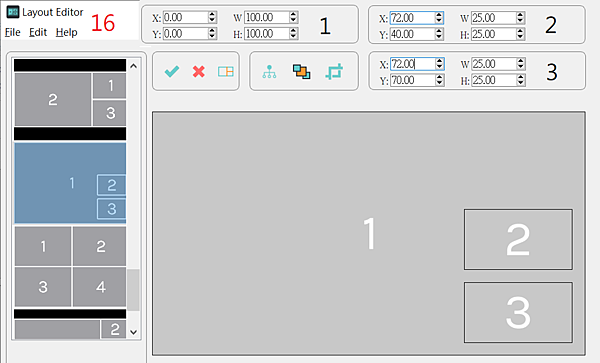

◎ 16 官方預設佈局
◎ Input 1，X=00.00，Y=00.00，W=100，   H=100    (左大框)    (16:9 比例) (Letter Box 信箱模式)
◎ Input 2，X=72.00，Y=40.00，W=25.00，H=25.00 (右上小框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 3，X=72.00，Y=70.00，W=25.00，H=25.00 (右下小框) (16:9 比例) (Letter Box 信箱模式)

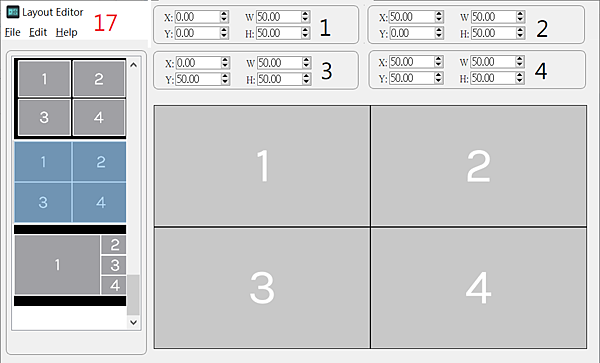

◎ 17 官方預設佈局
◎ Input 1，X=0.00，    Y=0.00，  W=50.00，H=50.00 (左上框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 2，X=50.00，  Y=0.00，  W=50.00，H=50.00 (右上框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 3，X=0.00，    Y=50.00，W=50.00，H=50.00 (左下框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 4，X=50.00，  Y=50.00，W=50.00，H=50.00 (右下框) (16:9 比例) (Letter Box 信箱模式)

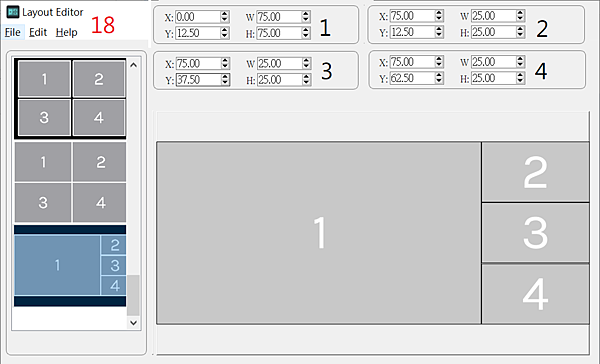

◎ 18 官方預設佈局
◎ Input 1，X=0.00，    Y=12.50，W=75.00，H=75.00 (左大框)    (16:9 比例) (Letter Box 信箱模式)
◎ Input 2，X=75.00，  Y=12.50，W=25.00，H=25.00 (右上小框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 3，X=75.00，  Y=37.50，W=25.00，H=25.00 (右中小框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 4，X=75.00，  Y=62.50，W=25.00，H=25.00 (右下小框) (16:9 比例) (Letter Box 信箱模式)


小吳老師 整理
