。Layout Editor_松山佈局

●【Layout Editor畫面佈局工具】Lumens LC200 智慧錄播一體機的輔助軟體之一。
●【Layout Editor】總共有18畫面佈局，無法再增加佈局數量，但是可以改變【每一個畫面的佈局内容】。

◎ X=畫面框左上角水平起點，
◎ Y=畫面框左上角垂直起點，
◎ W=畫面框百分比水平寬度，
◎ H=畫面框百分比垂直高度。

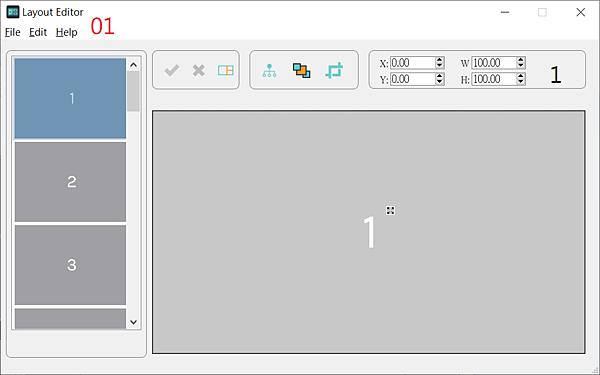

◎ 01 官方基本佈局
X=0，Y=0，W=100，H=100  (16:9 比例) (Fill 全滿模式)
UI_Layout_01

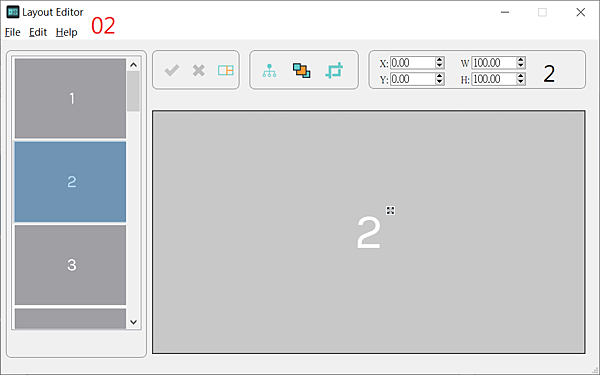

◎ 02 官方基本佈局
X=0，Y=0，W=100，H=100  (16:9 比例) (Fill 全滿模式)
UI_Layout_02

◎ 03 官方基本佈局
X=0，Y=0，W=100，H=100  (16:9 比例) (Fill 全滿模式)
UI_Layout_03

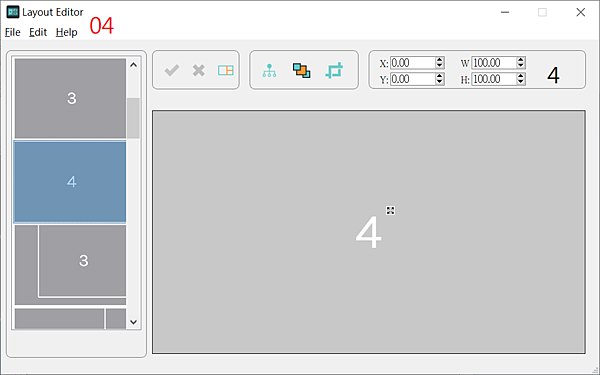

◎ 04 官方基本佈局
X=0，Y=0，W=100，H=100  (16:9 比例) (Fill 全滿模式)
UI_Layout_04

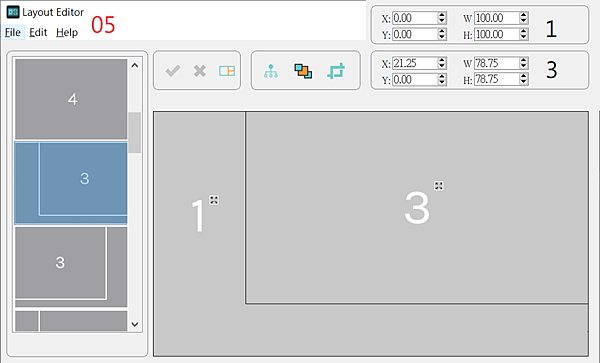

◎ 05 使用者自定義佈局
◎ Input 3，X=21.25，Y=0，W=78.75，H=78.75  (疊加層 16:9 比例) (Fill 全滿模式)
◎ Input 1，X=00.00，Y=0，W=100， H=100 (背景層 16:9 比例) (Fill 全滿模式)
UI_Layout_05

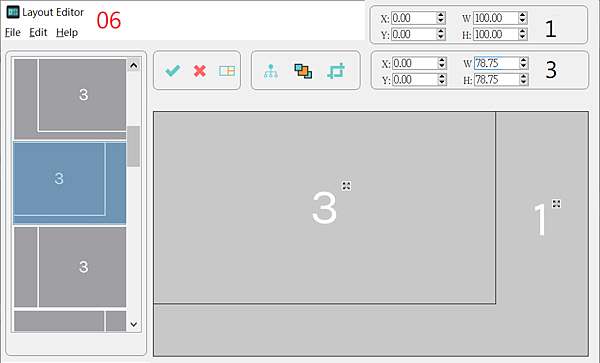

◎ 06 使用者自定義佈局
◎ Input 3，X=0，Y=0，W=78.75，H=78.75 (疊加層 16:9 比例) (Fill 全滿模式)
◎ Input 1，X=0，Y=0，W=100， H=100 (背景層 16:9 比例) (Fill 全滿模式)
UI_Layout_06

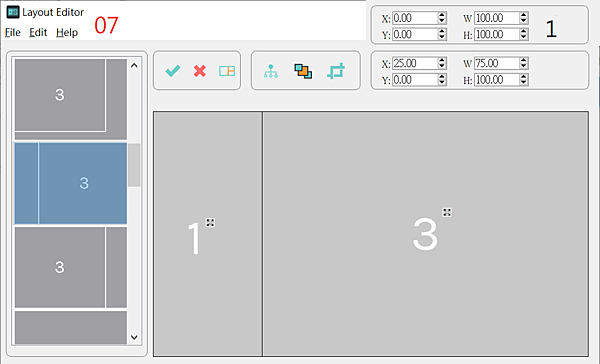

◎ 07 使用者自定義佈局
◎ Input 3，X=25.00，Y=0，W=75.00，H=100 (疊加層 4:3 比例) (Fill 全滿模式)
◎ Input 1，X=00.00，Y=0，W=100， H=100 (背景層 16:9 比例) (Fill 全滿模式)
UI_Layout_07

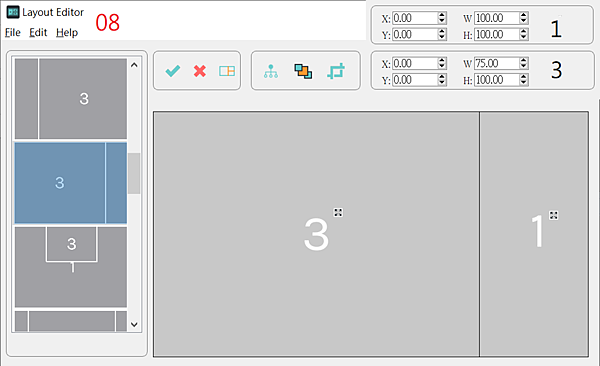

◎ 08 使用者自定義佈局
◎ Input 3，X=0，Y=0，W=75.00，H=100 (疊加層 4:3 比例) (Fill 全滿模式)
◎ Input 1，X=0，Y=0，W=100， H=100 (背景層 16:9 比例) (Fill 全滿模式)
UI_Layout_08

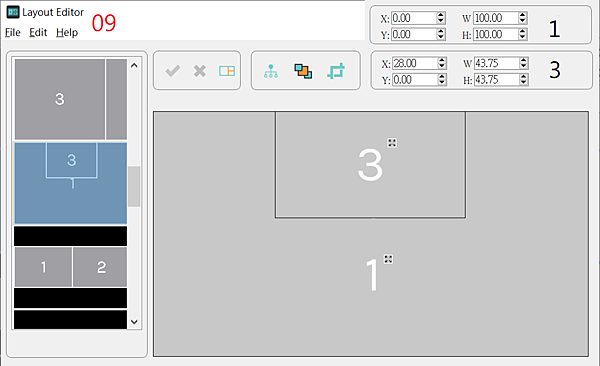

◎ 09 使用者自定義佈局
◎ Input 3，X=28.00，Y=0，W=43.75，H=43.75 (疊加層 16:9 比例) (Fill 全滿模式)
◎ Input 1，X=00.00，Y=0，W=100， H=100 (背景層 16:9 比例) (Fill 全滿模式)
UI_Layout_09

◎ 10 使用者自定義佈局
◎ Input 3，X=12.50，Y=0，W=75.00，H=75.00 (疊加層 16:9 比例) (Fill 全滿模式)
◎ Input 1，X=00.00，Y=0，W=100， H=100 (背景層 16:9 比例) (Fill 全滿模式)
UI_Layout_10

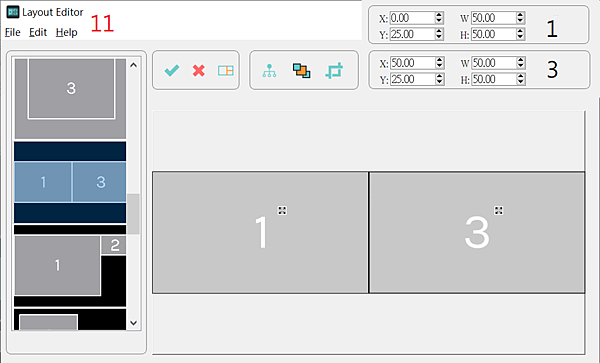

◎ 11 官方預設佈局
◎ Input 1，X=00.00，Y=25.00，W=50，H=50 (左框) (16:9 比例) (Fill 全滿模式)
◎ Input 3，X=50.00，Y=25.00，W=50，H=50 (右框) (16:9 比例) (Fill 全滿模式)
UI_Layout_11

◎ 12 官方預設佈局
◎ Input 1，X=75.00，Y=12.50，W=25.00，H=25.00 (右框) (16:9 比例) (Fill 全滿模式)
◎ Input 3，X=00.00，Y=12.50，W=75.00，H=75.00 (左框) (16:9 比例) (Fill 全滿模式)
UI_Layout_12

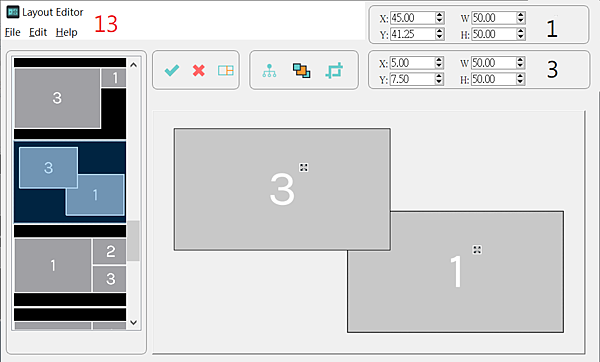

◎ 13 官方預設佈局
◎ Input 1，X=45.00，Y=41.50，W=50.00，H=50.00 (右框) (16:9 比例) (Fill 全滿模式)
◎ Input 3，X=5.00， Y=7.50， W=50.00，H=50.00 (左框) (16:9 比例) (Fill 全滿模式)
UI_Layout_13

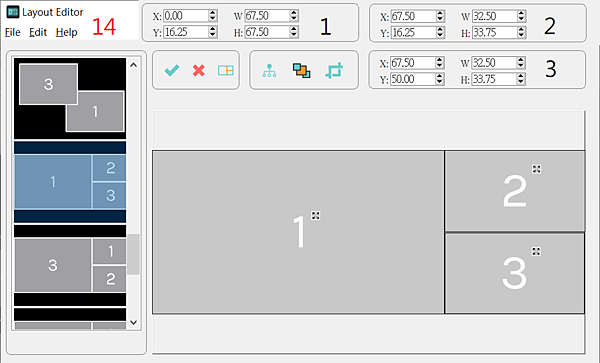

◎ 14 官方預設佈局
◎ Input 1，X=0.00， Y=16.25，W=67.50，H=67.50 (左框) (16:9 比例) (Fill 全滿模式)
◎ Input 2，X=67.50，Y=16.25，W=32.50，H=33.75 (右框) (自由比例) (Fill 全滿模式)
◎ Input 3，X=67.50，Y=50.00，W=32.50，H=33.75 (右框) (自由比例) (Fill 全滿模式)
UI_Layout_14

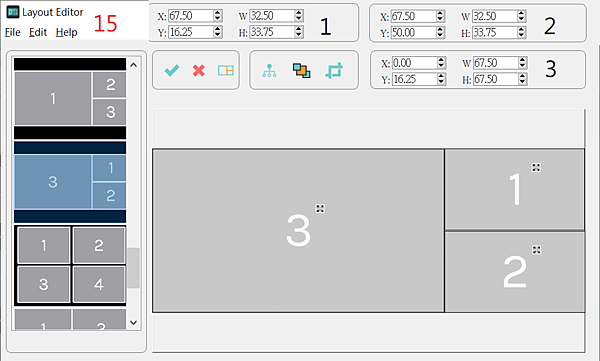

◎ 15 官方預設佈局
◎ Input 1，X=67.50，Y=16.25，W=32.50，H=33.75 (右框) (自由比例) (Fill 全滿模式)
◎ Input 2，X=67.50，Y=50.00，W=32.50，H=33.75 (右框) (自由比例) (Fill 全滿模式)
◎ Input 3，X=0.00， Y=16.25，W=67.50，H=67.50 (左框) (16:9 比例) (Fill 全滿模式)
UI_Layout_15

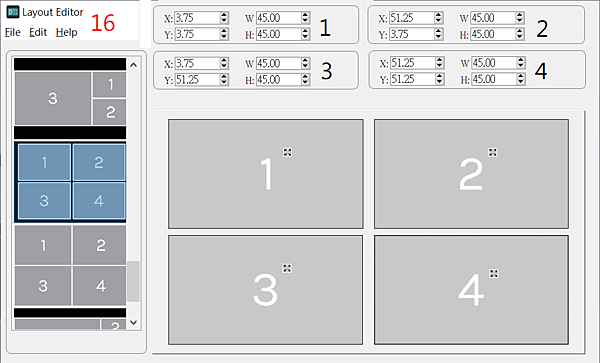

◎ 16 使用者自定義佈局
◎ Input 1，X=3.75， Y=3.75， W=45.00，H=45.00 (右上框) (16:9 比例) (Fill 全滿模式)
◎ Input 2，X=51.25， Y=3.75， W=45.00，H=45.00 (右上框) (16:9 比例) (Fill 全滿模式)
◎ Input 3，X=3.75， Y=51.25，W=45.00，H=45.00 (左下框) (16:9 比例) (Fill 全滿模式)
◎ Input 4，X=51.25， Y=51.25，W=45.00，H=45.00 (右下框) (16:9 比例) (Fill 全滿模式)
UI_Layout_16

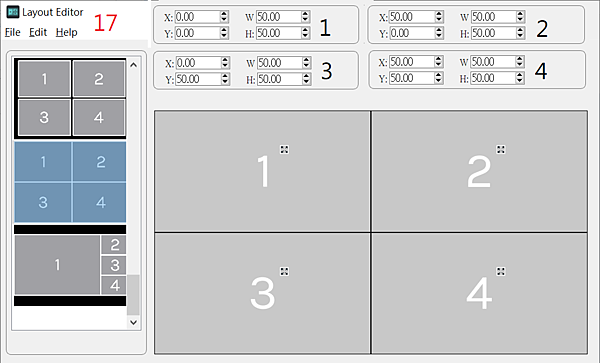

◎ 17 官方預設佈局
◎ Input 1，X=0.00， Y=0.00， W=50.00，H=50.00 (右上框) (16:9 比例) (Fill 全滿模式)
◎ Input 2，X=50.00， Y=0.00， W=50.00，H=50.00 (右上框) (16:9 比例) (Fill 全滿模式)
◎ Input 3，X=0.00， Y=50.00，W=50.00，H=50.00 (左下框) (16:9 比例) (Fill 全滿模式)
◎ Input 4，X=50.00， Y=50.00，W=50.00，H=50.00 (右下框) (16:9 比例) (Fill 全滿模式)
UI_Layout_17

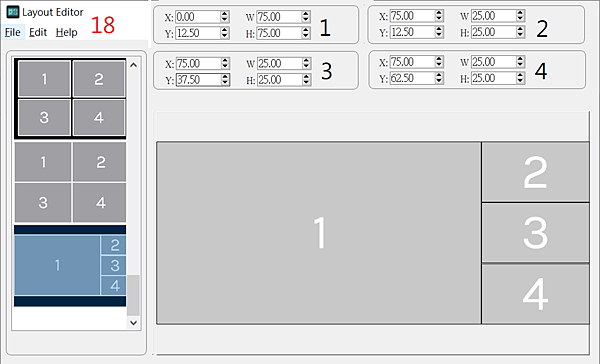

◎ 18 官方預設佈局
◎ Input 1，X=0.00， Y=12.50，W=75.00，H=75.00 (左大框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 2，X=75.00， Y=12.50，W=25.00，H=25.00 (右上小框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 3，X=75.00， Y=37.50，W=25.00，H=25.00 (右中小框) (16:9 比例) (Letter Box 信箱模式)
◎ Input 4，X=75.00， Y=62.50，W=25.00，H=25.00 (右下小框) (16:9 比例) (Letter Box 信箱模式)
UI_Layout_18

小吳老師整理
