。(會員可閱讀)遠端展示Warp3工具－曾經是明祥傳播的小吳 (小吳老師) 09491512

。遠端展示 NewTek Warp3 網頁APP工具

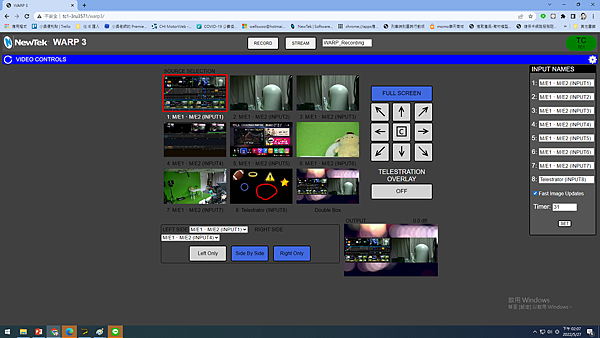

● NewTek Warp3 控播方式一，使用 11 鍵控播，下圖 (方向圖示) 按鈕。
NewTek_TriCaster_WARP1

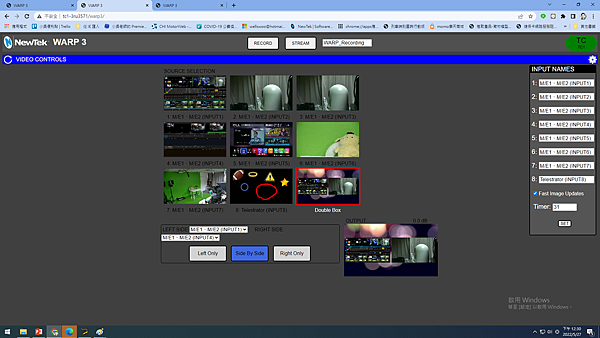

● NewTek Warp3 控播方式二，使用 3 鍵控播，下圖 (藍色圖示) 按鈕。
NewTek_TriCaster_WARP2

※ 連線與準備工作

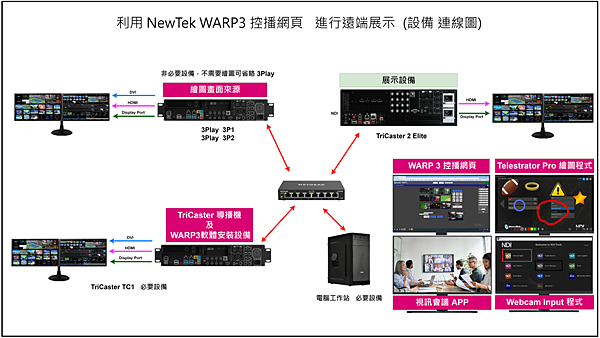

● NewTek Warp3 連線流程圖。
◎【展示設備】：目的是為了將【展示設備的操作螢幕畫面】、【展示設備的結果畫面】，讓客戶可以清楚看見。
◎ NewTek 展示設備 (非 NewTek 設備，需安裝 NDI Tools，並執行 Screen Capture)。將【展示設備的操作螢幕畫面】、【展示設備的結果畫面】，轉換成 NDI 訊號。

◎【輔助工具一，TriCaster 導播機】目的是為了：
1. 收取【展示設備的 NDI 訊號】，再將【展示設備的操作螢幕畫面】、【展示設備的結果畫面】進行切換滿畫面播出、或局部畫面放大播出，主導畫面重點向客戶展示，並轉換成 NDI 訊號。
2. 此導播機 NDI 訊號可以直接經【電腦工作站】的【視訊會議APP】，直接向遠端的客戶進行展示。
3. 此導播機 NDI 訊號也可經【3Play設備】，轉換成 NDI 訊號，讓【Telestrator Pro】取用並在畫面上進行塗鴉，然後向遠端的客戶進行展示。
◎ NewTek TriCaster 導播機型號不拘 (安裝 NewTek Warp3 程式，並設定 M/E 1 與 M/E 4，等待 NewTek Warp3 程式來控播)。

◎【輔助工具二，3Play】目的是為了：
1. 3Play 收取【展示設備的操作螢幕畫面】NDI 訊號，並將此 NDI 訊號，轉發給【Telestrator Pro】取用並在畫面上進行塗鴉。
2. 如果不在畫面上進行塗鴉，則此設備【可省略】。
◎ NewTek 3Play 3P2 或 3P1 (播出的 NDI 畫面訊號，等待 NewTek NDI Telestrator Pro 來取用)。
◎ NewTek 3Play 3P2 或 3P1，內存 NewTek NDI Telestrator Pro 來軟體，可免費安裝在任何電腦上進行塗鴉，並以【帶Alpha透明通道的 NDI 訊號】，送給導播機進行疊加。

◎【輔助工具三，電腦工作站】目的是為了：
1. 使用 NewTek Warp3 程式，【進行網頁控播】TriCaster 導播機。
2. 執行 WebcamInput 程式，【進行 NDI 訊號來源指定】成為【NewTek NDI Source】。
3. 執行視訊會議APP 程式，【進行 NewTek NDI Source】選用，然後與遠端的客戶進行展示。
◎【輔助工具 3】：電腦工作站
(需安裝 NDI Tools，並執行 WebcamInput)，
(需安裝並執行 Telestrator Pro)，
(執行視訊會議APP，例如：ZOOM、TEAMS、...)，
(執行 NewTek Warp3 網頁控播)。

※ 導播機準備工作
● 導播機，
◎ 設定 INPUT 1 為【展示機操作UI 畫面】。
◎ 設定 INPUT 2 為【展示機 PGM 畫面】。
◎ 設定 INPUT 3 為【展示輔助畫面】。
◎ 設定 INPUT 4 為【展示輔助畫面】。
◎ 設定 INPUT 5 為【展示輔助畫面】。
◎ 設定 INPUT 6 為【展示輔助畫面】。
◎ 設定 INPUT 7 為【展示輔助畫面】。
◎ 設定 INPUT 8 為【Telestrator Pro 繪圖畫面】。
◎ 設定 M/E 1【COMP 1全畫面、2↖局放、3 ↑ 局放、4↗局放、6←局放、7中央局放、8→中局放、10↙局放、11 ↓ 局放、12↘局放】。
◎ 設定 M/E 4【COMP 1 操作UI 完整全畫面、2 雙開畫面、3 PGM 滿畫面】。

※ 執行 NewTek Warp3 網頁控播

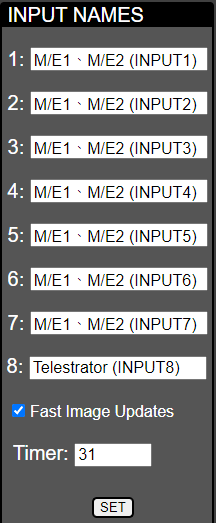

● 設定【來源 1~8名稱】提示用。

◎ Timer 無論放大任何角落的畫面，再 31秒後會自動返回【操作UI 完整全畫面】。

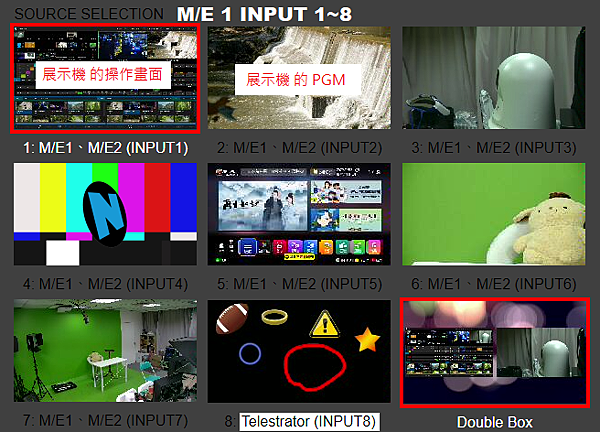

● 可控播，選擇【來源 1~7】或【Donble Box】。

● 當選擇【來源 1~7】可控播 M/E 1【COMP 1全畫面、2↖局放、3 ↑ 局放、4↗局放、6←局放、7中央局放、8→中局放、10↙局放、11 ↓ 局放、12↘局放】。
●【TELESTRATION OVERLAY】可單獨控播【Telestrator Pro 繪圖畫面】是否疊加。

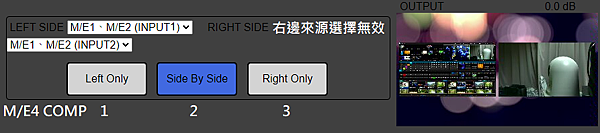

● 當選擇【Donble Box】可控播 M/E 4【COMP 1 操作UI 完整全畫面、2 雙開畫面、3 PGM 滿畫面】。

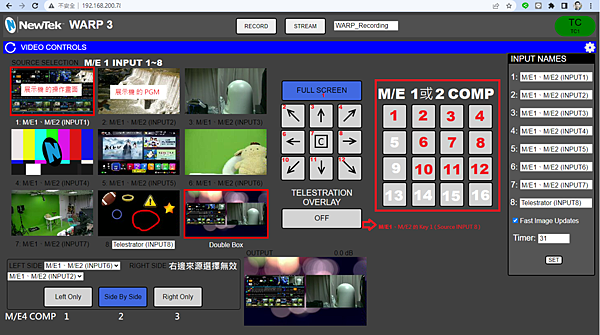

● NewTek Warp3 控播全圖註記。

本說明 END

小吳老師整理
