※ NewTek TriCaster / IP 系列，外掛程式之一
※ NewTek 外掛程式 DataLink Timer
※ TriCaster 外掛程式 DataLink Timer


※ 免費第三方外掛程式 DataLink Timer  數據鏈接 倒計時 字幕

※ 使用限制、流程說明：

● 本第三方外掛程式，只適用於【具有 DataLink 功能的 NewTek TriCaster 系列導播機】。
1. 在 TriCaster  導播機，安裝【本第三方外掛程式】。

2. 在 TriCaster  導播機，開啟【.cgxml 格式的字幕】。

3. 在 另外一台筆電，開啟【網頁 Web】連接 TriCaster  導播機的【IP 置】。

4. 在 筆電，替換 TriCaster  導播機的【標題字幕中的文字內容】成為【計時顯示字幕】。

●全新設計的操作界面。

●Version 190215 的操作界面。

※ 免費第三方外掛程式 DataLink Timer 數據鏈接 倒計時字幕


● 軟體特色：
◎ DataLink Timer 數據鏈接倒計時字幕 第三方外掛程式，

◎ 它是屬於 HTML5 網路應用程式，

◎ 可線上更新 DDR、GFX、Buffer 中的 標題字幕文字內容。

◎ 可設定產生 倒數計時 之字幕。

※ 請至 原廠下載 DataLink Timer 程式
● 官方網站： 按我前往
https://kanelp7.wixsite.com/kanesworld/datalink-timer

● 適用機種：

◎ NewTek TriCaster & IP 系列 Live Production Systems
◎ TriCaster 系列：TC1、TC410 Plus、TC Mini 4K、Mini SDI、Mini HDMI、Mini HD-4、TC 8000、TC 460、TC 410

◎ IP 系列：NewTek VMC1

● 免責宣言：
下面介紹的 DataLink Timer  網頁應用程式，屬於第三方外掛程式，若因使用此 程式而引起的任何損失或損壞，概不負責。使用此軟體的風險自負。使用此軟體即表示您接受該協議。



● 軟體支援：
◎ 此軟體支援 NewTek  的 TriCaster  導播機，其中 LiveText 字幕軟體生成之 .cgxml 格式的字幕版型 (字幕樣板)。

◎ 利用 TriCaster 的 DataLink 功能，輔以 網頁 Web 方式，替換標題字幕中的文字內容，成為 倒計時字幕。

◎ 替換 DDR、GFX、Buffer 中的 標題字幕文字內容，成為 倒計時字幕。

◎ 使用 TriCaster 的 DataLink 數據鏈接指令 %countdown% 。




● 使用教學

● 在導播機端：

◎ 在 TriCaster 系統上安裝 DataLink Timer 程式 。

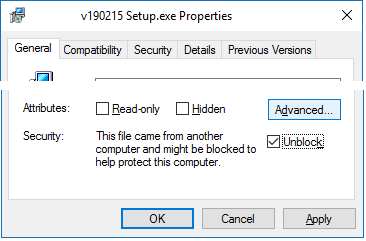

◎ 若執行安裝時，程式無反應，按滑鼠右鍵，勾選 Unblock 解除封鎖。

◎ 開啟 TriCaster 專案。

◎ 在 DDR、GFX、Buffer，載入 LiveText 標題字幕版型。

◎ 編輯 LiveText .cgxml Title 標題字幕，鍵入：%countdown% 。

● 在網頁端

▲ 請使用URL從Web網頁瀏覽器，啟動 DataLink Timer 。

◎ http：// tricaster-xd/timer (使用導播機名稱 )

◎ http://192.168.200.83/timer (使用導播機IP地址 )

▲ 若正在使用SkypeTX時，可以使用5952 Port。
◎ http：// tricaster-xd:5952/timer (使用導播機名稱 )

◎ http://192.168.200.83:5952/timer (使用導播機IP地址 )

◎ 在DataLink Timer 界面相對應的欄位，鍵入時間 時分秒。

◎ 在DataLink Timer 界面，按下 START ，即可 開始倒數計時。

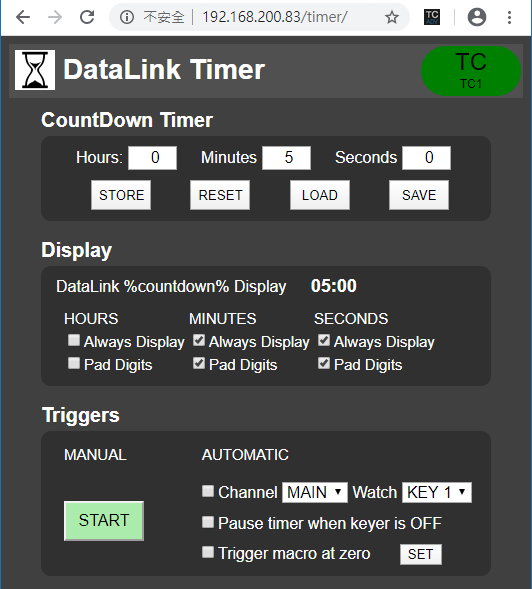

● 介面說明

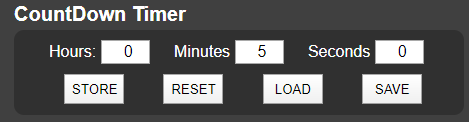

◎ CountDown Timer 倒計時

◎ Hours 小時

◎ Minutes 分鐘

◎ Seconds 秒鐘

◎ Store – 將上述 時分秒【儲存】成為預設值。

◎ Reset – 將倒數時間【恢復】至預設值。

◎ Load – 從本地存瀏覽器中【載入】上次“暫存”的時間。

◎ Save – 將上述 時分秒【暫存】至本地存瀏覽器中。

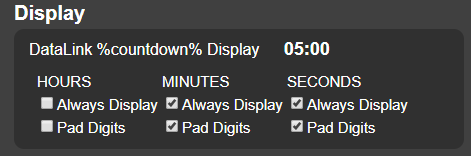

◎ Display 顯示時間內容

※這些選項將允許您調整時間顯示的欄位樣式。

● Hours 小時 欄位

● Always Display 持續顯示 小時 欄位
◎ 勾選時，當 小時 數值為零，仍然保有【小時 欄位】，例如  00 : 05 : 06 。
◎ 不勾選，當 小時 數值為零，即隱藏此欄位字幕 ，例如  05 : 06 。

● Pad Digits 小時 填充數字
◎ 勾選時，當 小時 數值小於 10 時，在前面填充一個【0】。例如 07 : 05 : 06  。
◎ 不勾選，當 小時 數值小於 10 時，不填充任何數字。例如 7 : 05 : 06  。

● Minutes 分鐘 欄位

● Always Display 持續顯示 分鐘 欄位
◎ 勾選時，當 分鐘 數值為零，仍然保有【分鐘 欄位】，例如  00 : 03 。
◎ 不勾選，當 分鐘 數值為零，即隱藏此欄位字幕，例如  03 。
◎ 當【小時】已勾選此欄位時，即代表【分鐘】與【秒鐘】也默認此欄位已勾選 。

● Pad Digits 分鐘 填充數字
◎ 勾選時，當 分鐘 數值小於 10 時，在前面填充一個【0】，例如  02 : 03 。
◎ 不勾選，當 分鐘 數值小於 10 時，不填充任何數字，例如  2 : 03 。

● Seconds 秒鐘 欄位

● Always Display 持續顯示 秒鐘 欄位
◎ 勾選時，當 秒鐘 數值為零，仍然保有【秒鐘】欄位，例如  00  。
◎ 不勾選，當 秒鐘 數值為零，即隱藏此欄位字幕 ，例如  空白  。
◎ 當【分鐘】已勾選此欄位時，即代表【秒鐘】也默認此欄位已勾選 。
◎ 當【小時】已勾選此欄位時，即代表【分鐘】與【秒鐘】也默認此欄位已勾選 。

● Pad Digits 秒鐘 填充數字
◎ 勾選時，當 秒鐘 數值小於 10 時，在前面填充一個【0】。例如  01
◎ 不勾選，當【小時】數值小於 10 時，不填充任何數字，例如  1 。

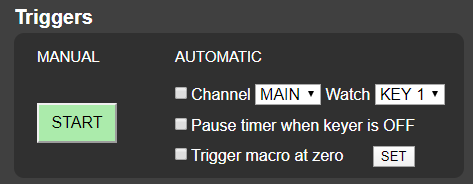

◎ Trigger 觸發

● 有兩種方法可以啟動和停止計時器。
◎ 手動 - 按下 Start / Stop 按鈕，啟動 / 停止 倒計時。
◎ 自動 -【Channel / Watch】必須勾選方有作用。

● 自動 觸發 Trigger
◎ 勾選並選擇【Channel / Watch】。
◎【Channel】通道可選 Main、M/E 1 ~ 4 。
◎【Watch】疊加層可選 DSK 1 ~ 4 、KEY 1 ~ 4 。
◎【Pause timer when keyer is OFF】當疊加層 OFF 即刻暫停倒計時 。
◎【Trigger macro at zero】當倒計時至 0 時，可以觸發一組 TriCaster 的 巨集指令 Macro 。

● 巨集指令 Macro 設定
1. Web 網頁端： 勾選【Trigger macro at zero】。
2. TriCaster端： 在 Macro 建立一組 巨集指令  。
3. TriCaster端： 選中該巨集指令(呈現 High Light)  。
4. TriCaster端： 在 Macro 視窗下方，找到 Trigger 欄位 。
5. TriCaster端： 按下【1號】Trigger (呈現藍色 Listening...)  。
6. Web 網頁端： 按下【SET】。
7. TriCaster端： 在 Macro 視窗下方，找到 Trigger 欄位 。
8. TriCaster端： 確認出現【net:DataLink-Timer】成功  。

● DataLink 數據鏈接說明

◎ 使用 TriCaster 的 DataLink 數據鏈接指令，有以下幾種：

1. ％countdown％ 顯示完整格式 的 倒計時字幕。

2. ％countdown_hours％ 僅顯示【小時】數值字幕。

3. ％countdown_minutes％ 僅顯示【分鐘】數值字幕。

4. ％countdown_seconds％ 僅顯示【秒鐘】數值字幕。

● 軟體版本歷史：

這個 網頁 Web 應用程式，將允許您在 TriCaster Advanced Edition 系統上，建立一個倒數計時器的 DataLink % 指令 之字幕。
支援時間顯示格式，手動設定時分秒，手動控制計時器，手動控制 啟動 / 暫停 的功能。

Version 200914

-為開始/停止/重置按鈕添加了鍵盤快捷鍵，將鼠標懸停在按鈕上以獲得快捷鍵。

-錯誤修復：在應用啟動時，如果將觸發器設置為錄製或流式傳輸，請禁用啟動/停止按鈕。

-漏洞修復：TriCaster 在 Record/Stream Trigger 處於活動狀態時發送快捷方式更新時，計時器加速。

Version200912

-重寫了主要的“版本2”APP。

-更準確的時間安排。

-倒數計時器。

-全新設計的操作界面。

Version 190215
-更新了 AE2 和 AE3 系統的安裝程式。

Version 180311

- 在TC1 / VMC1系統上啟用SkypeTX時，允許使用端口5952。

​

Version 170508

- 在所有 TriCaster TC1 和 IP 系列上 TriCaster Advanced Edition系統，正確安裝。

- 支援 TriCaster Mini SDI、TriCaster TC1、IP 系列。

Version 1.0 (2015.09.22)

-首次公開發行

※ 請至 原廠下載 DataLink Timer 程式

● 官方網站：按我前往

https://kanelp7.wixsite.com/kanesworld/datalink-timer

小吳老師 整理

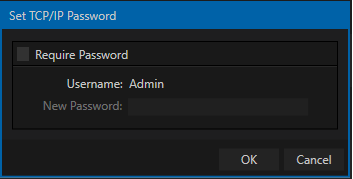

● API 密碼設定位置。

​​
