MPEG_H.264 壓縮格式 GOP. IBP 基本架構

資料整理 吳思賢

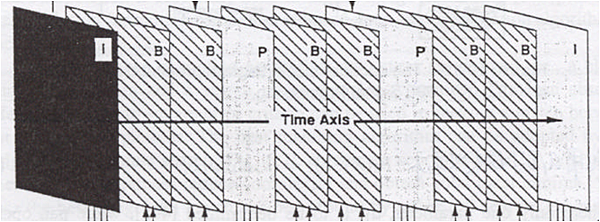

上圖為 MPEG 壓縮格式基本 (I、B、P) 架構，H.264 則為 (I、P) 架構
1.Sequence = 序列 (一部影片)
2.GOP =影片群組 (Group of pictures)
3.Picture = 影格Frame
4.Slice = 一片(面)
5.Macroblock = 大區塊
6.Block = 區塊
7.Pixel = 像素

※ 我們將視訊壓縮技術分為二種模式： 幀內壓縮（Intraframe Compression）以及幀間壓縮 （Interframe compression）。
●【幀內壓縮】，以 I-Frame (Intra-Frame) 為代表，其壓縮技術主要為【單幀本身】畫面內容考量，並不需要與臨近幀之間的參考關聯，因此這種壓縮技術的編解解碼方式，會比【幀間壓縮】技術來得簡單與快速許多，這種格式影片適合用來剪輯，不會有影音不同步的問題，但是在相同解析度與相同畫質條件下，檔案大小相對大很多，有可能到達10~50倍的差異。

●例如：在相同解析度1920x1080與接近畫質條件下
【幀內壓縮】也許需要每秒 100 mbps ~ 300 mbps
【幀間壓縮】只需要每秒 8 mbps ~ 15mbps

●【幀間壓縮】，以 B-Frame (Bi-directional-Frame)與 P-Frame (Predictive-Frame)為代表，其壓縮技術主要為【多幀共同】畫面內容考量，就是與臨近各幀之間相互的參考關聯，因此這種壓縮技術的編解解碼方式，會較為【計算複雜】許多，這種格式影片用來剪輯時，如果你的電腦硬體不是很優秀很強大，可能會有部份影音不同步的問題，但是在相同解析度與相同畫質條件下，檔案相對小很多，有可能到達10~50倍的差異。甚至某些解碼器Codec只支援剪輯點落在【i 幀】【Intra-Frame 幀內壓縮】，如果這一秒(30格)是由2個GOP所組成，例如：I BBP BBP BBP BBP BB  I BBP BBP BBP BBP BB，因此你能設定的【in 點】只能【第01格】與【第15格】，如果設定在其它格，由於此解碼器Codec只支援剪輯點落在【i 幀】，也會自動【in 點】跳至【第01格】或【第15格】

※ 所謂的 GOP 壓縮，主要是針對【一組區間連續畫面】所做的壓縮計算，參考前後的畫面是否有重複的部份，再決定該畫面的壓縮資料量分配。這【一組區間連續畫面】有些 Frame 是使用【幀內壓縮】，有些 Frame 是使用【幀間壓縮】。
※一部影片可以只由一個序列組成，也可以由數個序列來組成。
1. 序列（Sequence）= 由數個　GOP　影片群組所組成，
2.影片群組（GOP）= 由一張 I 畫面及數張 B 及一張 P 畫面所組成，也是序列存取的基本單位。

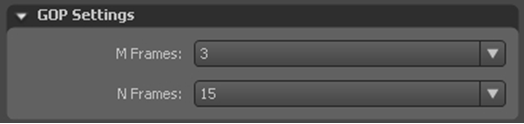

而 M 與 N 是用來描述一 GOP 結構的參數，
M Frame 是指【前一段連續的結束 P-Frame 與 後一段連續的結束 P-Frame，也就是 2 個P-Frame 畫面距離之間的 Frame 結構數量】，例如 : M=3=>IBBP(IBBPBBPBBPBBP)，M=4=>IBBBP(IBBBPBBBPBBBP)，M=5=>IBBBBP，M=15=>IBBBBBBBBBBBBBP... ，
而 N Frame 是指【在一組 GOP 裡的畫面總數量】或【I-Frame 開始 與 下一段 I-Frame 之間的 Frame 總數量】，以非線性剪輯軟體編碼輸出為例 : M=3，N=15，則IBBPBBPBBPBBPBBPIBBPBBPBBPBBPBBPIBBPBBPBBPBBPBBP。＊Closed GOP Every = 每xx個數值，封閉 GOP 一次。
3.影格（Frame）= 由數個片面（Slice）所組成。每一影格，會是I、P、B的其中一種影像編碼 。
4. 片面（Slice）= 由數個大區塊（Macroblock）所組成，是將Picture作水平固定單位的畫分，記錄了它在影像中的垂直位置，是訊號同步及錯誤控制的最小單位。

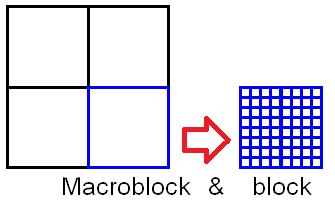

5. 大區塊（Macroblock）= 由16x16的像素所組成，就是由四個亮度信號 Y（Luminance）區塊（Block）及數個色彩信號 U、V （Chroma）區塊所組成，例如：4:4:4、4:2:2、4:2:0、4:1:1、4:1:0 。而色彩信號區塊的數目是依據影像數位化的取樣格式所決定。大區塊是移動估計及移動補償的基本單位，記錄編碼型式、移動向量及在片面中距離第一個大區塊的相對位置。
6. 區塊（Block）= 包含量化後的畫面資料，由8x8的像素所組成。※YUV請參閱相關頁面 Macroblock & block


※MPEG 定義了三種畫面壓縮模式， I 影格畫面、B 影格畫面、P 影格畫面，Long GOP的模式
1、I 影格畫面（Intra – Frame）
※I 影格畫面的編碼方式是採用類似於JPEG DCT 的方式處理，它並不考慮與其他畫面之間的關係，只有使用本身的資料進行編碼，所儲存的是一張完整的畫面。經量化後(Quantization)，再經全程變動編碼( Variable Length Coding) ，由於實實在在的記錄影格的資料，因此壓縮率比較差。(壓縮比1：7) 。
※I 影格是一個序列或影片群組的第一張，接著是影片群組的 B與 P 影格，它們都會參考到I的資料，所以在網路傳輸時，需要保護該影格的損壞遺失，以免讓其它影格參考了不正確的資料，發生碼賽克的現象。
※由於編碼獨立，不須參考其它影格畫面的資料好處，因此可以單獨進行解碼，所以也做為解碼的基準點，提供任意讀取的開始位置，在時間軸上有隨點即播的特性。
※例如，我們設定每15格就有一格 I 影格。這裡的 I 影格是很重要的，因為它是15格中唯一張完整的畫
面。若在影片播放中間有很大而且突然的畫面改變，使得『動態預測補償編碼』沒有辦法有效的預測
P影格及B 影格，那我們就很快的在下一個 I 影格恢復正常的放映。

2、B 影格畫面（ Bi-directional - Frame）
在編碼時，使用雙向的參考前後影格，做動態預測補償編碼，本身不做為其它影格畫面的參考用，擁有最高的編碼壓縮率 (壓縮比1：50) ；若找不到最適合的大區塊時，則使用Intra模式編碼(I-Frame)。在解碼時，使用雙向的參考前後影格畫面，做動態預測補償解碼播放。

3、P 影格畫面（Predictive - Frame）
在編碼時，會參考到前面較早被播放的 I 影格或 P 影格，而參考的位置就是以移動預測，所產生的移動向量來表示，由於參考前一個 I 影格或 P 影格，且以動態方式預測編碼，其編碼壓縮率較高(壓縮比1：20)。若找不到最適合的大區塊時，則會使用Intra模式編碼I-Frame 。


※而這三類的畫面在 Group Of Picture 中，有很多樣的排列順序。但是排列方式會影響視訊壓縮率與隨機解碼的處理能力，其開頭可以為 I 影格，結束的可以為 I 或 P 影格。
※GOP長度的設定主要看影片內容而言，靜態多的影片，GOP長度可以設長一些；經常切換畫面的影片，GOP長度可以設短一些。DVD-Video規格定義，NTSC系統的GOP最長為18 格 (每秒播出29.97frames)；PAL系統的GOP為15 格 (每秒播出25frames)。
而M 與 N 是用來描述一 GOP 結構的參數，M Frame = 兩個連續的  I 畫面的距離數量，N Frame = 在一組 GOP 裡的畫面總數量。

※如需重新剪輯MPG的檔案格式，由於是Long GOP，因此， in 點 & out 點或製作DVD的章節點也是必須設定在 I 影格畫面上。
※DVD的章節點設定，只能設在GOP的起始點。MPEG或DVD的編輯工具，也只能處理到GOP的起始點，如果設定的點不在GOP的起始點上，會自動被指到最近的上一個或下一個GOP的起始點上，然後才會抓出縮圖(代表圖示)，作為識別。
※例如，我們在影片正常速度播放中途，將影片快轉時，會自動忽略掉所有的 B-frame 與 P-frame，只播放完整影格的I-frame，因此在影片快轉時，會出現一格I-frame停了許久，接著又換了一格I-frame又停了許久，再換一格…，如此不連續的影片內容，因為影片快轉時，來不及檢查、比對、還原所有的 B-frame 與 P-frame。所以GOP的編碼方式，不適合用來作為，講求速度與精準影格裁切的，不適合專業影像製作單位來作剪輯使用。因此，如果想要檔案小，又方便找點剪輯，那就是要全程使用I-frame 來工作，現在已經有推出MPEG 2 I-Frame 及MPEG 2 I-Frame HD的編碼格式。


※GOP資料是怎樣記錄與回復成壓縮前的資料流呢 ?
※編碼，就是在編碼影像緩衝暫存區 (Coding Image Buffer ) 中，將接收到的資料進行編碼，若為第一張I-frame 影格則直接進行編碼的工作，隨後的畫面則透過 Frame Memory 將畫面記憶，再透過動態補償，將只記錄差異值的 B & P-Frame進行編碼的工作。
※解碼播放，就是在重建影像緩衝暫存區(Reconstructed Image Buffer)中將接收到的資料，再還原成原來的畫面；若為第一張 I 影格則直接進行還原的工作，隨後的畫面則透過 Frame Memory 將畫面記憶，再透過動態補償，將只記錄差異值的 B & P-Frame 還原成壓縮前的狀態。B-Frame 除了可以參考前面的畫面外，還可以參考後面的畫面，因為它是雙向參考還原。
※例如某張B-Frame 必須參考後面的P-Frame 才可以得到想要的畫面，那我們必須先運算下一個P-Frame 才行，運算完之後，P-Frame 並不馬上播放，而是先儲存在buffer 裡面，等到我們將B-Frame 還原並播放之後，才將P-Frame 播出。
※Discrete Cosine Transform(DCT)離散餘弦轉換，可使圖片做到大量的壓縮。
※緩衝器大小會影響到延遲的傳遞大小，但是卻能夠改變延遲變化量及使訊號調整更好效果。

● GOP愈長，硬體則需要愈強大，例如：IBBP BBP BBP BBP BB 可能需要硬體一般。例如：IBBBBBBBBBBBBBP 可能需要非常強大硬體一般。
