標準 Frame Rate 影格率

※ 這裡我們將【Frame Rate 影格率】，分為【新媒體】影格率 與【傳統媒體】影格率。

※ 開始前，先簡要說明一些與本文相關的名詞。
●【Frame Rate 影格率】，一般以【FPS】與【fps】表示，大小寫皆可。
●【 interlace 】交錯隔行掃瞄。 【Interlace 交錯式圖場】
●【 Progressive 】依序逐行掃瞄。【Progressive 無圖場】
●【 PsF 】【 Progressive Segmented Frame 】外表格式是 i 格式，本質格式是 P 格式。
●【Field Per Second】每秒圖場數量。
●【Frame Per Second】每秒影格數量。
●【DF】Drop Frame 丟棄影格(少計算時間碼模式)，NTSC 才有。
   以上【影音名詞】請參考本站其它專頁說明，(在此不贅述) 謝謝!!

※ 本文開始：
● 當格式為【 i 】或【 interlace 】時，【FPS】表示【Frame/Field Per Second】。
  【 i 】的單位顯示，真的比較特殊，各位看官必須自我判斷：
   例如：PAL 每秒 i【25 fps】表示【Frame Per Second】。
   例如：PAL 每秒 i【50 fps】表示【Field Per Second】。
   在上述情況，【25 i】是等於【50 i 】，都為每秒25格或50圖場。

  【NTSC 的 i 】又更特殊，各位看官必須自我判斷：
   例如：NTSC 每秒 i【29.97i fps】或【30i fps】表示【Frame Per Second】。
   例如：NTSC 每秒 i【59.94i fps】或【60i fps】表示【Field Per Second】。
   在上述情況，【30 i 】是等於【60 i 】，都為每秒30格或60圖場。
   在上述情況，【29.97 i 】是等於【59.94 i 】，都為每秒30格或60圖場。
   在上述情況，【29.97 i 】等於【30 i 】等於【59.94 i 】等於【60 i 】。

● 當格式為【P】或【 Progressive 】時，【FPS】表示【Frame Per Second】。
  【 P 】的單位顯示，就正常看待：
   例如：NTSC 每秒 P【29.97P fps】或【30P fps】表示【Frame Per Second】。
   例如：NTSC 每秒 P【59.94P fps】或【60P fps】表示【Frame Per Second】。
   在上述情況，【30P fps】不等於【60P fps】。
  【30P fps】為每秒30格 (無圖場)，【60P fps】為每秒60格 (無圖場)。

※ 【新媒體格式】的【Frame Rate 影格率】，並無特別規範，
     常見的為【10-60 fps】更低或更高也是有廠商開發軟硬體來支援。

※ 【傳統媒體格式】一般是指電視台、電影院播放格式或專業攝影機錄製格式。
※ 【傳統媒體格式】是有特別規範，常見的為：

◎ 24 fps 家族，一般為電影工業用。

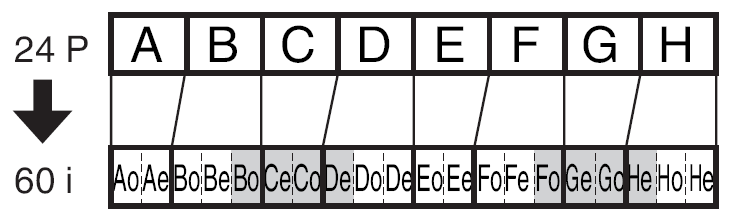

● 23.976 i (也會標示成 24 P) →24 fps Progressive，
   拍攝及本機錄製時為 24(影格) P(DF)，訊號輸出時 2:3 pulldown 成為 60(圖場) PsF。

                o = odd 奇數圖場，e = even 偶數圖場

● 24 P →24 fps Progressive，
   拍攝及本機錄製時為 24(影格) P，訊號輸出時為 24(影格) P。

● 24 PsF →24 fps Progressive Segmented Frame，
   拍攝及本機錄製時為 24(影格) P(DF)，訊號輸出時為 23.976(影格) PsF。
   拍攝及本機錄製時為 24(影格) P(DF)，訊號輸出時為 47.952(圖場) PsF。

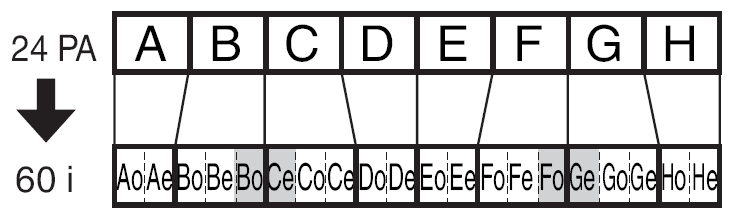

● 24 PA →24 fps Progressive Advanced，
   拍攝及本機錄製時為 24(影格) P，訊號輸出時 Advanced 2:3:3:2 pulldown 成為 60(圖場) PsF。

                o = odd 奇數圖場，e = even 偶數圖場

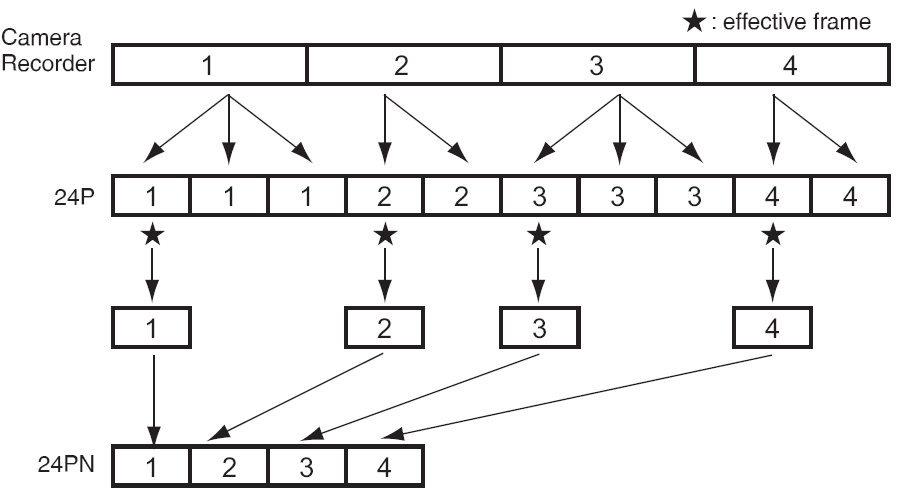

● 24 PN →24 fps Progressive Native，
   拍攝及本機錄製時為 24(影格) P，SDI 訊號輸出時 Pulldown 成為 30(影格) i  /  60(圖場) PsF。
   一般是 Varicam 提供了跳幀（Undercranking 慢拍快動作播放，必須慢於 22 fps）和（Overcranking 快拍慢動作播放，必須快於 26 fps）錄製技術，在 12 - 48 fps 完全不使用幀速率轉換器的硬體，一次可調整單位為 4 幀。由於攝影機只錄製有效幀（Native 錄製），所以會在與60P模式比較之下，可以有 2倍 和 2.5倍 之間的變速。


◎ 25 fps 【 i 】家族，一般為 PAL 電視系統用。

● 25 i (也會標示成 50 i ) →25 fps interlace，
   拍攝及本機錄製時為 25(影格) i ，訊號輸出為 50(圖場) i。

● 50 i (也會標示成 25 i ) →25 fps interlace，
   拍攝及本機錄製時為 25(影格) i ，訊號輸出為 50(圖場) i。

◎ 25 fps【 P 】家族，一般為 NTSC 電視系統旁支，大都為新媒體使用。

● 25 P →25 fps Progressive，拍攝及本機錄製時為 25(影格) P，SDI 訊號輸出時為 25(影格) P。

● 25 PsF →25 fps Progressive，拍攝及本機錄製時為 25(影格) P，SDI 訊號輸出為 25 (影格)i  /  50 (圖場)i。

● 25 PN →25 fps Progressive Native，拍攝及本機錄製時為 25(影格) P，SDI 訊號輸出時 Pulldown 成為 25 (影格)i  /  50 (圖場)i 的 PsF。一般是 Varicam 提供了跳幀（Undercranking 慢拍快動作播放，必須慢於 26 fps）和（Overcranking 快拍慢動作播放，必須快於 32 fps）錄製技術，在 12 - 48 fps 完全不使用幀速率轉換器的硬體，一次可調整單位為 4 幀。由於攝影機只錄製有效幀（Native 錄製），所以會在與50P模式比較之下，可以有 2倍 和 2.5倍 之間的變速。

◎ 30 fps【 i 】家族，一般為 NTSC 電視系統用。

● 29.97 i (也會標示成 30 i、59.94 i 或 60 i ) →29.97 fps interlace，
   拍攝及本機錄製時為 29.97(影格) i ， SDI 訊號輸出為 29.97(影格) i  / 59.94(圖場) i。

● 30 i DF (也會標示成 29.97 i、59.94 i 或 60 i )→29.97 fps interlace，
   拍攝及本機錄製時為 29.97(影格) i，SDI 訊號輸出為 29.97(影格) i  / 59.94(圖場) i。

● 59.94 i (也會標示成 29.97 i、30 i 或 60 i ) →29.97 fps interlace，
   拍攝及本機錄製時為 29.97 i，SDI 訊號輸出為 29.97(影格) i  / 59.94(圖場) i。

● 60 i DF (也會標示成 29.97 i、30 i、59.94 i )→29.97 fps interlace，
   拍攝及本機錄製時為 29.97(影格) i，SDI 訊號輸出為 29.97(影格) i  / 59.94(圖場) i。

◎ 30 fps【 P 】家族，一般為 NTSC 電視系統旁支，大都為新媒體使用。

● 29.97 P →29.97 fps Progressive，
   拍攝及本機錄製時為 29.97(影格) P，SDI 訊號輸出時為 29.97(影格) P。

● 29.97 PsF →29.97 fps Progressive，
   拍攝及本機錄製時為 29.97(影格) P，SDI 訊號輸出為 29.97(影格) i  / 59.94(圖場) i。

● 30 P →30 fps Progressive，
   拍攝及本機錄製時為 30(影格) P，SDI 訊號輸出時為 30(影格) P。

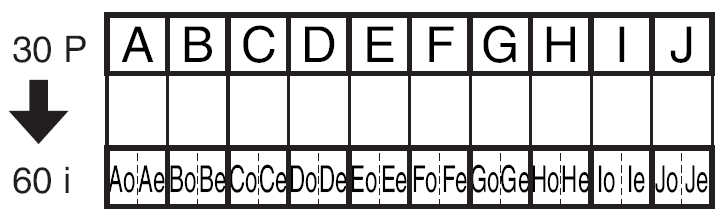

● 30 PsF →30 fps Progressive，
   拍攝及本機錄製時為 30(影格) P，SDI 訊號輸出為 29.97(影格) i  / 59.94(圖場) i。

                o = odd 奇數圖場，e = even 偶數圖場


● 30 PN →30 fps Progressive Native，
   拍攝及本機錄製時為 30(影格) P，SDI 訊號輸出時 Pulldown 成為 SDI 訊號輸出為 29.97(影格) i  / 59.94(圖場) i 的 PsF。
    一般是 Varicam 提供了跳幀（Undercranking 慢拍快動作播放，必須慢於 26 fps）和（Overcranking 快拍慢動作播放，必須快於 32 fps）錄製技術，在 12 - 48 fps 完全不使用幀速率轉換器的硬體，一次可調整單位為 4 幀。由於攝影機只錄製有效幀（Native 錄製），所以會在與60P模式比較之下，可以有 2倍 和 2.5倍 之間的變速。

◎ 48 fps【 P 】家族，為電影工業用(實驗階段)。
● 48 P →48 fps Progressive，
   拍攝及本機錄製時為 48(影格) P，SDI 訊號輸出時為 48(影格) P。
● 48P是24P的傳統速度的兩倍，48幀速率試圖減少運動模糊和閃爍在​​電影中。 導演詹姆斯·卡麥隆說，他打算拍攝了兩部續集，阿凡達每秒 48 FPS 增加現實的意識增強。第一部影片到48被拍攝的FPS是哈比人：意外旅程中，觀眾的反應不一，在48P後有一些人稱，鏡頭的感覺太逼真。

◎ 50 fps【 P 】家族，一般為 PAL 電視系統。

● 50 P →50 fps Progressive，
   拍攝及本機錄製時為 50(影格) P，SDI 訊號輸出時為 50(影格) P。

● 50 PsF →50 fps Progressive Segmented Frame，
   拍攝及本機錄製時為 50(影格) P，SDI 訊號輸出時為 50(影格)i 的 PsF。

● 50 PN →50 fps Progressive Native，
   拍攝及本機錄製時為 50(影格) P，訊號輸出時 Pulldown 成為 50(圖場) PsF。
   一般是 Varicam 提供了跳幀（Undercranking 慢拍快動作播放，必須慢於 48 fps）錄製技術，在 12 - 48 fps 完全不使用幀速率轉換器的硬體，一次可調整單位為 5 幀。由於攝影機只錄製有效幀（Native 錄製），所以會有 2倍 和 2.5倍 之間的變速。


◎ 60 fps【 P 】家族，一般為 NTSC 電視系統。

● 59.94 P →59.94 fps Progressive，
   拍攝及本機錄製時為 59.94(影格) P，SDI 訊號輸出時為 59.94(影格) P。

● 60 P →60 fps Progressive，
   拍攝及本機錄製時為 60(影格) P，SDI 訊號輸出時為 60(影格) P。

● 59.94 PsF →59.94 fps Progressive Segmented Frame，
   拍攝及本機錄製時為 59.94(影格) P，SDI 訊號輸出時為 29.97(影格) i  / 59.94(圖場) i 的 PsF。

● 60 PsF →60 fps Progressive Segmented Frame，
   拍攝及本機錄製時為 60(影格) P，SDI 訊號輸出時為 30(影格) i  / 60(圖場) i 的 PsF。

● 60 PN →60 fps Progressive Native，
   拍攝及本機錄製時為 60(影格) P，訊號輸出時 Pulldown 成為 30(影格) i  / 60(圖場) i 的 PsF。
   一般是 Varicam 提供了跳幀（Undercranking 慢拍快動作播放，必須慢於 48 fps）錄製技術，在 12 - 48 fps 完全不使用幀速率轉換器的硬體，一次可調整單位為 5 幀。由於攝影機只錄製有效幀（Native 錄製），所以會有 2倍 和 2.5倍 之間的變速。


◎ 72 fps【 P 】家族，為電影工業用(實驗階段)。
● 72 P →72 fps Progressive，
   拍攝及本機錄製時為 72(影格) P，硬體端子訊號輸出時為 72(影格) P。

◎ 90 fps【 P 】家族，為虛擬實境頭戴式螢幕用(實驗階段)。
● 90 P →90 fps Progressive，
   拍攝及本機錄製時為 90(影格) P，硬體端子訊號輸出時為 90(影格) P。

◎ 100 fps【 P 】家族，為4K用(實驗階段)。
● 100 P →100 fps Progressive，
   拍攝及本機錄製時為 100(影格) P，硬體端子訊號輸出時為 100(影格) P。
   標準化的逐行掃描格式UHDTV，符合ITU-R BT.2020建議

◎ 119.88 fps【 P 】家族，為4K用(實驗階段)。
● 119.88 P →119.88 fps Progressive，
   拍攝及本機錄製時為 119.88(影格) P，硬體端子訊號輸出時為 119.88(影格) P。
   標準化的逐行掃描格式UHDTV，符合ITU-R BT.2020建議

◎ 120 fps【 P 】家族，為4K用(實驗階段)。
● 120 P →120 fps Progressive，
   拍攝及本機錄製時為 120(影格) P，硬體端子訊號輸出時為 120(影格) P。
   標準化的逐行掃描格式UHDTV，符合ITU-R BT.2020建議

◎ 144 fps【 P 】家族，為各種遊戲顯示器用(實驗階段)。
● 144 P →144 fps Progressive，
   拍攝及本機錄製時為 144(影格) P，硬體端子訊號輸出時為 144(影格) P。

◎ 300 fps【 P 】家族，為體育用(實驗階段)。
● 300 P →300 fps Progressive，
   拍攝及本機錄製時為 300(影格) P，硬體端子訊號輸出時為 300(影格) P。
   經測試由英國廣播公司研究在體育廣播中使用，300fps也是最大幀頻為HEVC格式。

小吳老師 整理
