ENG 攝影機五大要素3 - 同步掃描快門 Synchro Scan 的使用

你是否曾經將【光圈IRIS】開到最大，畫面仍然不夠明亮!! 有人會開啟【增益dB】設定增感幾個dB，但那會使畫面粒子增多。有人會放慢【快門Shutter 】速度，它的確是讓更多光線進入的好方法。

※（之1）廣播級攝影機『Shutter 快門』位置，有很多都設計在鏡頭正下方的位置。

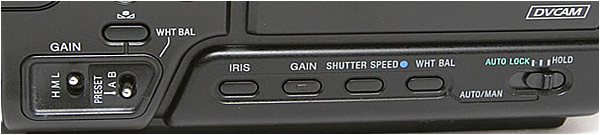

※（之2）業務級與準專業級攝影機『Shutter 快門』位置

1. 將開關切換至 AUTO/MAN 自動/手動 (Automatic / manual)。
2. 將 SHUTTER SPEED 按一次，改為手動快門。(注意：此為循環開關，自動→手動→自動→手動→...)。

※ 以 NTSC 60i 為例，如果使用 1/60 的快門速度拍攝，光圈是手動固定值，當您再降一級會來到至1/30，您會發現真的一切都變亮了。但是您也會注意到，快速移動的物體開始產生【拖殘影】。【快門Shutter 】速度調整愈慢時，愈會有嚴重【拖殘影】，這裡我們稱它為【運動模糊 Motion Blur 】。我想有時候為了某種藝術感覺，您會需要【運動模糊】，但大多數時間您不希望【運動模糊】出現。那麼，有沒有中間值的設定呢？答案：【同步掃描 Synchro Scan】。

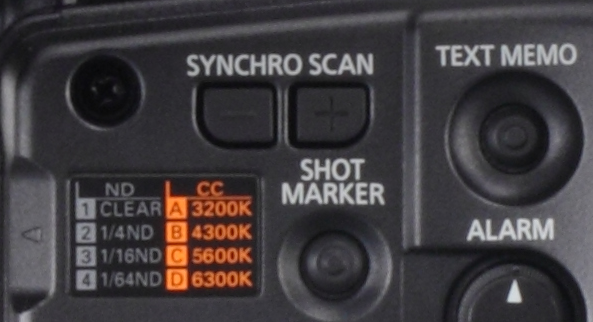

Shutter_Synchro Scan

● 在一些攝影機上【電子快門】，至少有兩種不同的操作模式，
一種是【Speed 快門速度】，例如：1/60 秒。
一種是【Angle 快門角度】，例如：60° 度。

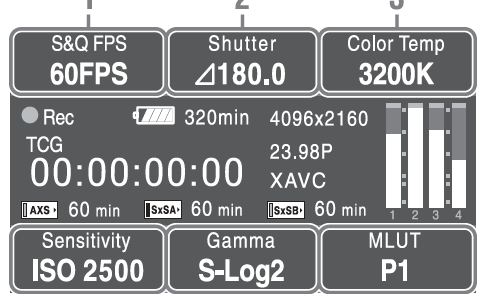

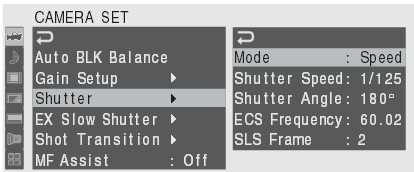

Shutter_Mode
● 有一些攝影機會以不同名稱來表示，像是
【Video Cam 電視模式】或
【Film Cam 電影模式】。
● 在【Video Cam 電視模式】，是一種【Speed 快門速度】以【幾分之一秒】表示，例如：1/60 秒。
● 在【Film Cam 電影模式】，是一種【Angle 快門角度】以【Degrees度】表示，例如：60° 度。

※ Panasonic 松下專家分享了一個計算公式：
● 以下網址可以看到 Barry_Green 原計算式
http://www.dvxuser.com/V6/archive/index.php/t-83411.html
● 【同步掃描 Synchro Scan】是如何在【Video Cam】與【Film Cam】之間換算呢?
【Film Cam 電影模式】，快門速度以【Degrees度】表示。
也就是說轉了一圓個圈是360度。
所以【360】除以【同步掃描快門度數】然後乘上【幀速率】。
● 曝光時間 = 1 /【（360 / SS）* fps】
● 曝光時間 = 1 /【（360 / 同步掃描快門度數）* 30 fps】
● 如果是將數值調整為 240度，拍攝電視系統為 NTSC，也就是 30 fps，
所以數學式： 1 /【360/240）* 30】= 1/45秒。

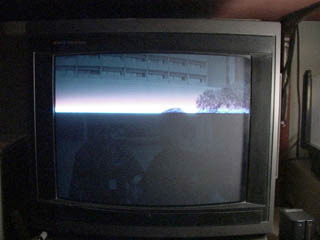

※ 我們常常在拍攝電視或電腦螢幕時，會出現水平一條條由上而下的【不同步掃瞄】，我們也可以透過【同步掃描 Synchro Scan】來修正其【不同步掃瞄】。
Refresh_scan Refresh_scan4
Shutter_Synchro Scan
● 如果您的攝影機不支援【同步掃描 Synchro Scan】功能，那你拍攝是電視機畫面，可能會有【不同步掃瞄】產生。
● 如果您的攝影機不支援【同步掃描 Synchro Scan】功能，那你拍攝是電腦畫面，可以藉由【調整頻率】，例如：60Hz，來配合NTSC 60 i 或 50Hz，來配合PAL 50 i ，也能矯正【不同步掃瞄】產生。
小吳老師整理 2015.08.22
