ENG 攝影機五大要素3 - 快門 Shutter 的使用

※ ENG 攝影師都了解的五大要素：【光圈】【快門】【增益】【減光鏡】【白平衡】。
※【光圈】直接影響→明暗、焦距景深。
※【光圈】連帶影響→快門速度。
※【快門】直接影響→速度、運動清晰、運動模糊。
※【快門】連帶影響→【光圈】大小。
※【增益】直接影響→畫面粒子細緻度、增加畫面亮度。
※【增益】連帶影響→【光圈】必需變小 或【快門】速度變快。
※【減光鏡】直接影響→減少進光量、降低畫面亮度。
※【減光鏡】連帶影響→【光圈】必需加大 或 【快門】必需變慢。
※【白平衡】直接影響→色溫、是冷色調或是暖色調。
※【白平衡】連帶影響→無。

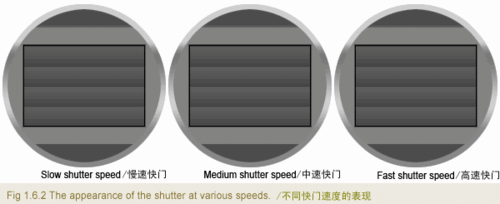

※【快門】英文：Shutter，也叫【光閘】，控制成像瞬間進光量。
※ 但是這裡要說明的【快門】，不是指【照相機 快門】，而是專指【 ENG 攝影機 快門】。

圖片來源：https://zh.wikipedia.org/zh-tw/%E5%BF%AB%E9%96%80


※ 目前【照相機 快門】一般會這樣標示 1/30、1/60、1/125、1/250、1/500。
※ 目前【攝影機 快門】一般也這樣標示 1/30、1/60、1/125、1/250、1/500。

※ 雖然【DC 照相機 快門】與【ENG 攝影機 快門】之功能，有絕大部份是相同的，但是用途上還是有所差異。
●  因為【DC 照相機 快門】設計是為了一次拍攝一張照片。
●  而【ENG 攝影機 快門】之設計是為了一秒拍攝超過 25格 圖像，以連續不間斷方式拍攝。

※ 所以個人覺得【 ENG 攝影機 快門】應該這樣標示才看的懂：
● 【NTSC 60 i  ENG 攝影機 快門】應該標示 = 60/30、60/60、60/100、60/500。
● 【NTSC 30 P ENG 攝影機 快門】應該標示 = 30/30、30/60、30/100、30/500。
● 【PAL 50 i ENG 攝影機 快門】應該標示 = 50/30、50/60、50/100、50/500。
● 【PAL 25 P ENG 攝影機 快門】應該標示 = 25/30、25/60、25/100、25/500。

※ 以台灣電視系統 NTSC 為例，60 i 為：每秒 30 fps (Frame Per Second) = 每秒 60 fps (Field Per Second)

●  正常一般演出演員的動作都不會太劇烈，因此一般【ENG 攝影機 快門】會設定在 1/60，也就是 30/60。我將它解釋為，每秒掃瞄 60 個 畫面，真正被錄影下來的是 60 圖場 fps (Field Per Second)。

●  如果是體育運動表演，動作會比較劇烈，如果【ENG 攝影機 快門】設定在 1/60，也就是每秒掃瞄 60 個 畫面，真正被錄影下來的是 60 圖場。在正常的速度播放，不容易察覺有何異常，但是編輯成慢動作或是定格，該定格畫面中人物的運動是模糊的。

●  所以如果是體育劇烈的運動表演，【ENG 攝影機 快門】建議設定高速快門，例如 1/500，也就是每秒掃瞄 500 個 畫面，真正被錄影下來的是 60 圖場。在正常的速度播放，仍然不容易察覺有何異常，但是編輯成慢動作或是定格，該定格畫面中人物的運動是清晰的。

● 在一些攝影機上【電子快門】，至少有兩種不同的操作模式，
一種是【Speed 快門速度】，例如：1/60 秒。
一種是【Angle 快門角度】，例如：60° 度。

● 有一些攝影機會以不同名稱來表示，像是
【Video Cam 電視模式】或
【Film Cam 電影模式】。
● 在【Video Cam 電視模式】，是一種【Speed 快門速度】以【幾分之一秒】表示，例如：1/60 秒。
● 在【Film Cam 電影模式】，是一種【Angle 快門角度】以【Degrees度】表示，例如：60° 度。


※ 以 PMW-EX3 為例，
● SHUTTER ON (硬體開關)以下才有作用

● Speed (standard speed) mode
模式：設置為 Speed 並指定快門速度（[1/設置值]秒）。
可用設置速度值取決於當前幀速率 (參考下表)
※ Frame rate Shutter speed (sec.)
● 60i、60P、50i、50P
1/60,1/100,1/120,1/125,1/250,1/500,1/1000,1/2000
● 24P
1/32,1/48,1/50,1/60,1/96,1/100,1/120,1/125,1/250,1/500,1/1000,1/2000
● 25P
1/33,1/50,1/60,1/100,1/120,1/125,1/250,1/500,1/1000,1/2000
● 30P
1/40,1/50,1/60,1/100,1/120,1/125,1/250,1/500,1/1000,1/2000

● Angle (standard angle 標準角度) 模式
模式：設置為 Angle 並指定快門角度。
180,90,45,22.5,11.25 degrees
1/60,1/120,1/240,1/480,1/960

● ECS (Extended Clear Scan 擴展頻率掃描) 模式
模式：設置為 ECS 並指定快門頻率。(可用設置頻率值取決於當前幀速率)。

● SLS (Slow Shutter 慢速快門）模式
模式：設置為 SLS 並指定數量以累計幀數。(可以在2-8幀的範圍內選擇)。
SLS 模式不能使用在 SP 1080/24P 或 Slow & Quick Motion 模式

小吳老師整理 2015.08.14
