※XLR ( Cannon X Latch  Rubber)

※ XLR 端子通常使用在【專業音響器材和麥克風】的聲音連接與轉換接頭之用途。一般傳送【平衡式 Line 聲音阻抗訊號】或 【平衡式 Microphone 聲音阻抗訊號】。

※ XLR 端子( Cannon X Latch Rubber )，在影音器材的端子說明文件上會寫著【XLR Input 或 XLR Output】，但是在業界會被廣稱為【Cannon 頭  或  Cannon 端子】，其原因是生產者  James H. Cannon《Cannon 電子公司創辦人》，生產此聲音轉換接頭。第一代產品端子命名為【Cannon X】系列，第二代產品加入了彈簧壓鍵《Latch》成為【Cannon XL】系列，第三代產品加入橡膠接觸面《Rubber》成為【Cannon XLR】系列。

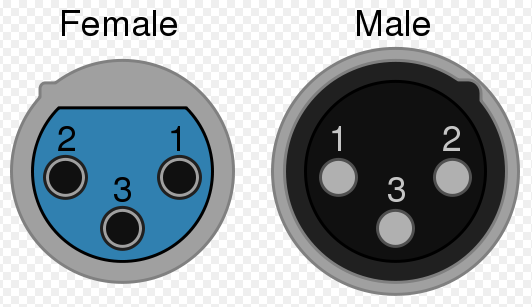

※XLR平衡式接頭 (有三個孔的為母頭，有三根腳的為公頭)
1.接地端。
2.聲音發送信號端 (幻象電源的正極性)
3.聲音回送信號端 (幻象電源的負極性)。

● 幻象電源 = ( Phantom Power + 48V )

● 平衡式 Balanced (紅色線以上之圖)
● 非平衡式 Unbalanced (紅色線以下之圖)

早期 XLR 只應用在 Analog (類比)的聲音源端子之連接，近期加入了 AES / EBU (數位)的聲音源端子之連接。

一般類比(analog)音頻訊號對線的阻抗要求度不高(75 Ω 歐姆 )，但線在數位音頻 AES / EBU 的阻抗( 110 Ω 歐姆 )，才不會對線身內部在傳輸訊號時產生干擾(jitter)。

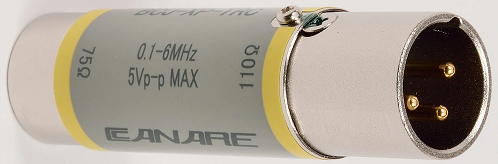

可以透過轉換頭  75 Ω to 110 Ω

====================

※Microphone Jack
※Earphone Jack
※Phone Jack
※TS (Tip-Sleeve)
※TRS (Tip-Ring-Sleeve)
※TRRS (Tip-Ring-Ring-Sleeve)

Microphone Jack 麥克風端子 或 Earphone Jack 耳機端子，大都數人稱它為 【Phone Jack 端子】，不過 Phone Jack一般是指電話線接口，稱它為【Phone Jack】在專業聲音領域也是聽的懂，是在指【6.3mm】的 Microphone Jack 麥克風端子，也被稱為 TRS 端子 (Tip-Ring-Sleeve 尖端-接環-套筒)。

TRS (Tip-Ring-Sleeve)
TS (Tip-Sleeve)

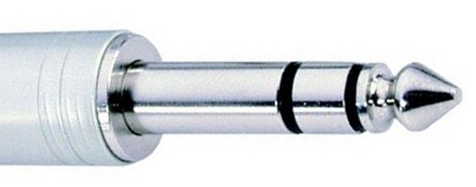

※ TRS 立體聲接頭 (Stereo)(雙環)
● 被當成【一般 立體聲 接頭】使用時：
1.下圖左 Sleeve(套筒)：通常是接地 (Ground)。
2.下圖中 Ring(接環)：立體聲信號中的右聲道 (Right channel)。
3.下圖右 Tip(尖端)：立體聲信號中的左聲道 (Left channel)。
4. 黑色絕緣環。


※ TRS 平衡式單聲道接頭 (Balanced Mono)(雙環)
● 被當成【平衡式 單聲道 接頭】使用時：
1.下圖左 Sleeve(套筒)：通常是接地 (Ground)。
2.下圖中 Ring(接環)：平衡式單聲道信號的負極性(48V的負極性 Negative / Cold)。
3.下圖右 Tip(尖端)：平衡式單聲道信號的正極性(48V的正極性 Positive / Hot)。
4.黑色絕緣環。


※ TRS 非平衡式單聲道接頭 (Unbalanced Mono)(雙環)
● 被當成【非平衡式 單聲道 接頭】使用時：此時等同 TS 接頭
1.下圖左 Sleeve(套筒)：通常是接地 (Ground)。
2.下圖中 Ring(接環)：通常是接地或不接 (Ground or No Connection)。
3.下圖右 Tip(尖端)：非平衡單聲道信號的信號線 (Signal)
4.黑色絕緣環。


※ TRS 非平衡式 Insert 接頭 (Unbalanced Insert)(雙環)
● 被當成【非平衡式 Insert 接頭】使用時：
1.下圖左 Sleeve(套筒)：通常是接地 (Ground)。
2.下圖中 Ring(接環)：發送信號 (Send signal)。
3.下圖右 Tip(尖端)：回送信號 (Return signal)
4.黑色絕緣環。

也可以是

1.下圖左 Sleeve(套筒)：通常是接地 (Ground)。
2.下圖中 Ring(接環)：回送信號 (Return signal)。
3.下圖右 Tip(尖端)：發送信號 (Send signal)
4.黑色絕緣環。


※ TS 非平衡式單聲道接頭 (Unbalanced Mono)(單環)
● 被當成【非平衡式 單聲道 接頭】使用時：
1.下圖左 Sleeve(套筒)：通常是接地 (Ground)。
3.下圖右 Tip(尖端)：非平衡單聲道信號的信號線 (Signal)
4.黑色絕緣環。




小吳老師整理 2015.10.22，更新於2022.04.15
