五角PSTEK HDC-CVHS 訊號轉換器

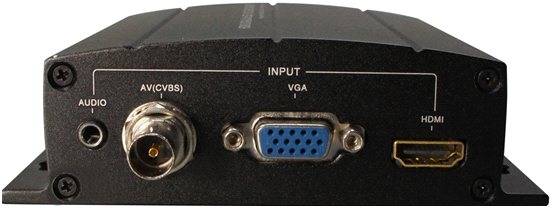

● 將電腦的 HDMI Output 連接至 HDC-CVHS 的 Input HDMI。

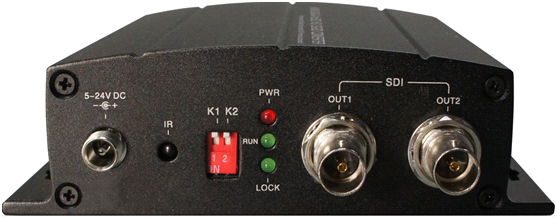

● 將HDC-CVHS 轉換器的 SDI Out1 或 Out2 連接至 導播機的 Input 4。
● 將 導播機的 Input 4 齒輪，設定來源為 1080 i。
● 將HDC-CVHS轉換器的遙控器，對準IR感應端距離約20公分。
|
遙控器按鈕 |
功能 |
|
VGA |
選擇【VGA)】為來源 |
|
YPbPr |
選擇【YPbPr】為來源 |
|
HDMI |
選擇【HDMI】為來源 |
|
CVBS |
選擇【CVBS】為來源 |
|
DVI |
選擇【DVI】為來源 |
|
SDI |
OSD顯示SDI Outputs選項格式 |

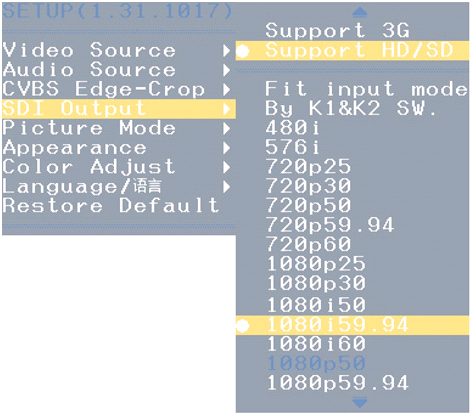

※ 如果有SDI螢幕可以監看，可以依據下列方法進行【OSD設定】。

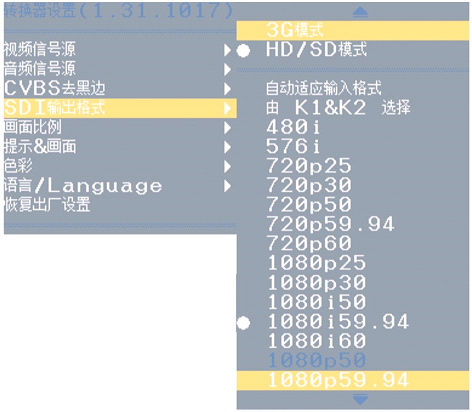

中文OSD
※ 因為有 SD I螢幕可以監看，可以依據下列方法進行【OSD設定】。
◎ 如果當下格式是【1080i 60】，就必須經過以下步驟，才能選到【1080i 59.94】。
●步驟 01：按遙控器上的【HDMI】按鈕一次。選擇【HDMI In】為來源訊號。
●步驟 02：按遙控器→【方向鍵 向下】18 次。或 按遙控器→【方向鍵 向上】1次 。
●步驟 03：按遙控器→【方向鍵 向右】一次。(實際會套用這一個被選取格式)
●步驟 04：檢查導播機的 Input 4是否有畫面。
=========================================
※ 如果沒有 SDI 螢幕可以監看，可以依據下列方法進行【盲按設定】。
●步驟 01：按遙控器上的【HDMI】按鈕一次。選擇【HDMI In】為來源訊號。
●步驟 02：按遙控器→【方向鍵 向下】一次。(實際會選取下一個格式)
●步驟 03：按遙控器→【方向鍵 向右】一次。(實際會套用這一個被選取格式)
●步驟 04：檢查導播機的 Input 4 是否有接收到來源電腦畫面。如果有，恭喜您設定正確【1080i 59.94】為輸出格式。
◎ 如果在導播機 Input 4還是沒有訊號畫面。表示還需努力。您可以再次執行：步驟 02～步驟 04。
◎ 如果在導播機 Input 4還是沒有訊號畫面。表示努力還不夠。您可以第三次執行：步驟 02～步驟 04。
◎ 在努力 18 次之內，一定有一次會成功，敬請努力不懈，加油 !!
=================================
※ 一般HDMI to SDI轉換器，會是【端子轉換，訊號直通 (訊號不處理轉換)】
例如：(HDMI 輸入原生格式，SDI 輸出原生格式)
例如：(HDMI輸入60P，SDI原樣輸出60P)
例如：(HDMI輸入59.94i，SDI原樣輸出59.94i)
※ 導播機遵循廣播電視標準【DF】Drop Frame時間計算模式，請符合以下格式
1080：59.94i、29.97P、29.97i、23.97P、23.97i。
720：59.94P、29.97P、23.97P。
480：59.94i、29.97P、29.97i、23.97P、23.97i。

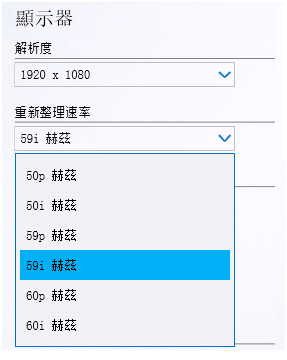

● 電腦必須能輸出59.94i或29.97i 或 23.97i 的標準電視DF訊號，才進入導播機使用。
小吳老師 整理 2018.04.26
