※ S3D 攝影 (Stereoscopic 3D) (S-3D)

※ 3D 立體攝影有很多種顯示方式，以下舉例其中三種
●【Anaglyph 3D】紅藍 或 紅綠 重疊3D顯示系統。
●【Polarized 3D】左右視角同時重疊3D顯示系統。
●【Active shutter 3D】左右視角輪流出現3D顯示系統。

※ 十大賣座 S3D 電影 (截至2010年12月31日)

1. 阿凡達／Avatar
2. 玩具總動員3／Toy Story 3
3. 魔境夢遊／Alice in Wonderland
4. 天外奇蹟／Up
5. 神偷奶爸／Despicable Me
6. 史瑞克快樂4神仙／Shrek Forever After
7. 馴龍高手／How to Train Your Dragon
8. 魔髮奇緣／Tangled
9. 怪獸大戰外星人／Monsters Vs. Aliens
10. 冰原歷險記3：恐龍現身／Ice Age: Dawn of the Dinosaurs


※ 歷史

1936年利用雙鏡頭攝影機和偏光式鏡片，造就出立體的影片，但此技術具有不少限制。之後從RealD 3D等技術發展及《阿凡達》等3D電影流行後，立體影片才近一步被廣泛推廣。目前IMAX 3D放映時採用偏光式放映，觀看時配戴偏光眼鏡來解析立體影像。
→  →

※ 原理

觀看立體影像時，觀眾需要戴上一副特殊眼鏡，是一對方向互相垂直的偏光式鏡片。原理：因為平時我們習慣用兩隻眼睛來看物體，因此如果用兩個鏡頭如人眼那樣拍攝，從兩個些微不同的方向同時拍攝電影場景的影像，製作成影片。在放映時透過兩個放映機，用兩種互相垂直的方向，以偏光方式重疊放映到銀幕上，人眼通過上述的偏光式眼鏡觀看，每隻眼睛只能看到相對映的其中一個影像， 就會像是人置身現場那般，產生立體的感覺。


※有很多種3D顯示系統，以下僅介紹 Anaglyph、Polarized、Active shutter 其中三種。

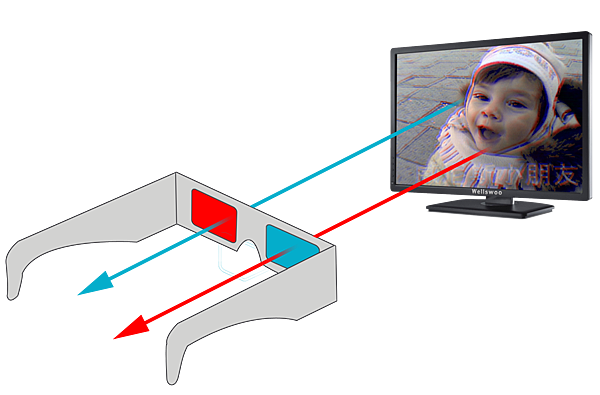

一、紅藍 / 紅綠3D系統 (Anaglyph 3D glasses)

● 【Anaglyph 3D】紅藍 或 紅綠 重疊3D顯示系統，它只需以【一部攝影機拍攝】，最後在【後製】時，在一個彩色影像，加上一個藍色色頻通道影像，又加上一個紅色色頻通道影像，顯示器不需 要特殊功能，使用一般正常顯示，最後使用紅藍 / 紅綠3D眼鏡來觀賞立體影像。

缺點：紅藍 / 紅綠3D立體視覺效果，在下給的排名是所有3D中第三名。

二、被動偏光式3D系統 (Polarized 3D glasses)

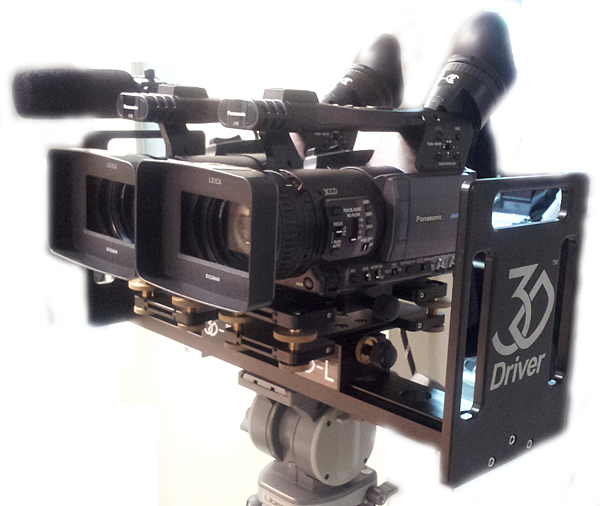

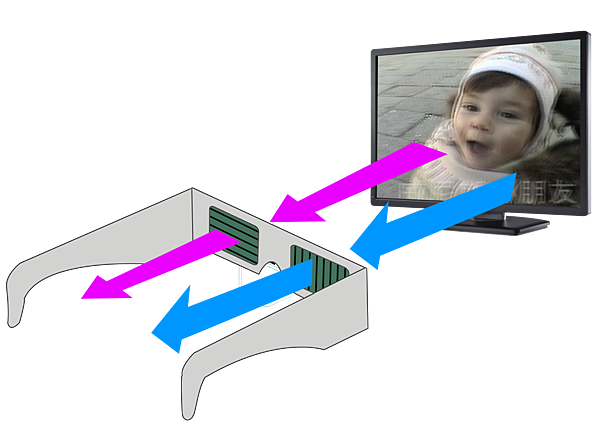

●【Polarized 3D】左右視角同時重疊3D顯示系統，它需要同時以【左右二部攝影機並列拍攝】，最後在【後製】時，將兩個影像同時疊加到同一個畫面，以每行像素為單位， 每隔一行交錯呈現左右眼影像。顯示器貼上偏光薄膜， 觀看者透過佩戴的低成本偏光式3D眼鏡，左邊眼睛只能看到左視角影像，右邊眼睛只能看到右視角影像，呈現立體影像。

優點：
● 平價眼鏡

● 視角較為廣，頻率最高240Hz。

缺點：

● 減損一半解析度 (多工空間)。

● 可得原面板的 40~45% 亮度。

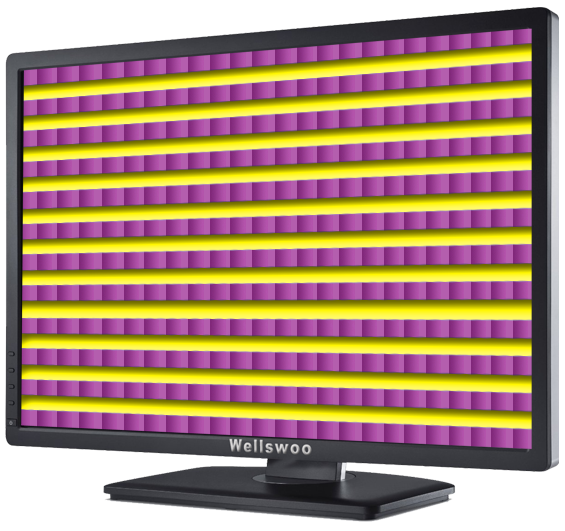

● 顯示器螢幕表面，需垂直與水平交錯貼偏光虹膜。(如下方示意圖)

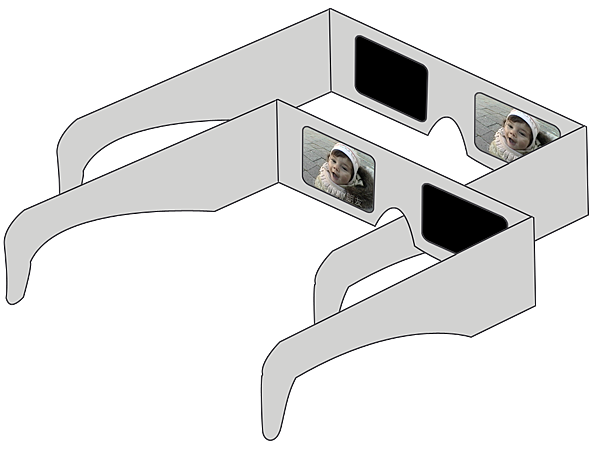

三、主動快門式3D系統 (Active shutter 3D glasses)

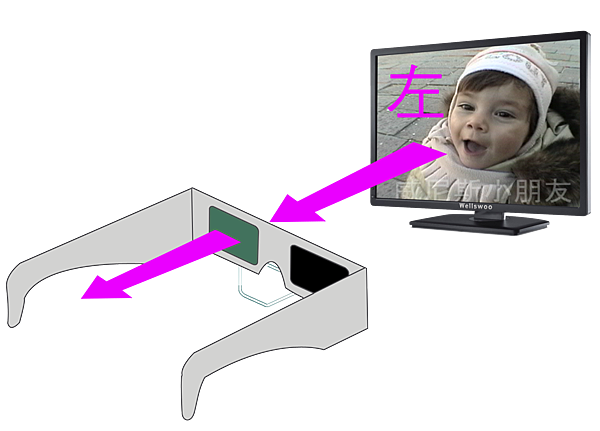

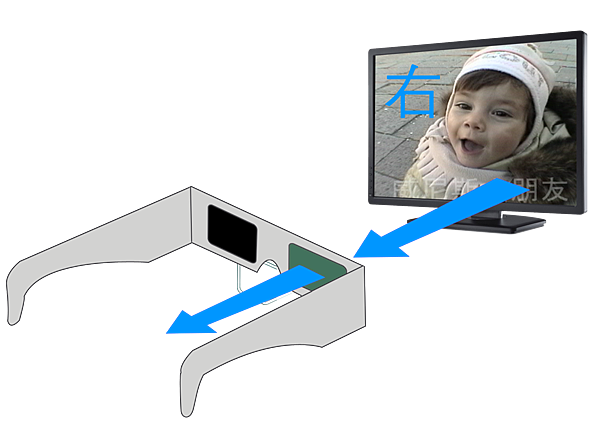

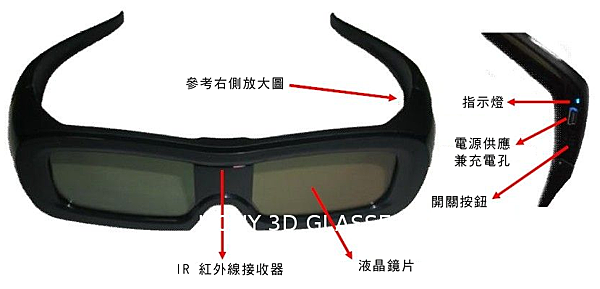

●【Active shutter 3D】左右視角輪流出現3D顯示系統，它需要同時以【左右二部攝影機並列拍攝】，最後在【後製】時，將兩個影像輪流出現到顯示器上，以一影格為單位，每隔 一影格交錯呈現左右眼影像。顯示器正常顯示， 觀看者透過佩戴的主動液晶快門3D眼鏡，它的工作原理是，利用左眼顯示的同時阻斷右眼的影像，利用右眼顯示的同時阻斷左眼的影像，如此迅速重複不斷播放兩 個不同影像，形成單一的3D立體影像。 它一般採用液晶快門眼鏡。 每隻眼鏡的玻璃含有的液晶層，是需要供電給眼鏡，當施加電壓時可變暗，作為是否透明的控制。眼鏡的液晶層透過一個定時信號，交替刷新顯示與阻斷影像來控制 時間視差，來得到快 門式3D立體影像顯示結果。



優點：
● 左右眼液晶鏡片，以120Hz輪流遮蔽影像。
● 液晶顯示器，也同步開啟和遮蔽影像。
● 解析度不減損 (時間多工，一眼60Hz)。

缺點：
● 可得原面板的 15~20% 亮度。
● 液晶快門眼鏡單價高 (NT$2000~4000)
● 眼鏡框需嵌入電子控制器和充電電池。


 小吳老師 整理 2015.08.29
